Inona no atao hoe circuit breaker sisa?

A Ny sisa tavela amin'izao fotoana izao Breaker(RCCB) dia fitaovana fiarovana elektrônika manakiana natao hiarovana ny olona sy ny fananana amin'ny fahatafintohinana elektrika, ny lozam-pifamoivoizana ary ny riaka. Amin'ny rafitra elektrika maoderina, izay mihasarotra ny enta-mavesatry ny trano fonenana, ara-barotra ary indostrialy, ny RCCB dia manana anjara toerana lehibe amin'ny fiantohana ny fitsinjarana herinaratra azo antoka. Ity lahatsoratra ity dia manome torolàlana feno amin'ny fahatakarana ny fomba fiasan'ny RCCB, ny antony maha-zava-dehibe azy ireo, ny fomba hifidianana ny modely mety, ny fomba fametrahana mahazatra, ny toro-hevitra momba ny fikojakojana ary ny fampiharana amin'izao tontolo izao. Izy io koa dia manampy ny mpamaky hamaha olana azo ampiharina toy ny fanelingelenana, ny habe tsy mety ary ny olana mifanaraka amin'ny rafitra.

Fizahan-takelaka

• 1. Fampidirana ny Sisan'ny Circuit Breaker
• 2. Ny fomba fiasan'ny mpanelanelana amin'izao fotoana izao
• 3. Karazana RCCB sy ny maha-samihafa azy
• 4. Tombontsoa lehibe sy mekanika fiarovana
• 5. RCCB vs MCB vs RCBO
• 6. Ahoana ny fisafidianana ny RCCB tsara
• 7. Torolàlana fametrahana sy fomba fanao tsara indrindra
• 8. Olana mahazatra sy famahana olana
• 9. Fikojakojana sy Fitsapana
• 10. Fampiharana amin'ny indostria samihafa
• 11. Fenitra fiarovana sy fanarahan-dalàna
• 12. Fanontaniana matetika
• 13. Famaranana

1. Fampidirana ny Sisan'ny Circuit Breaker

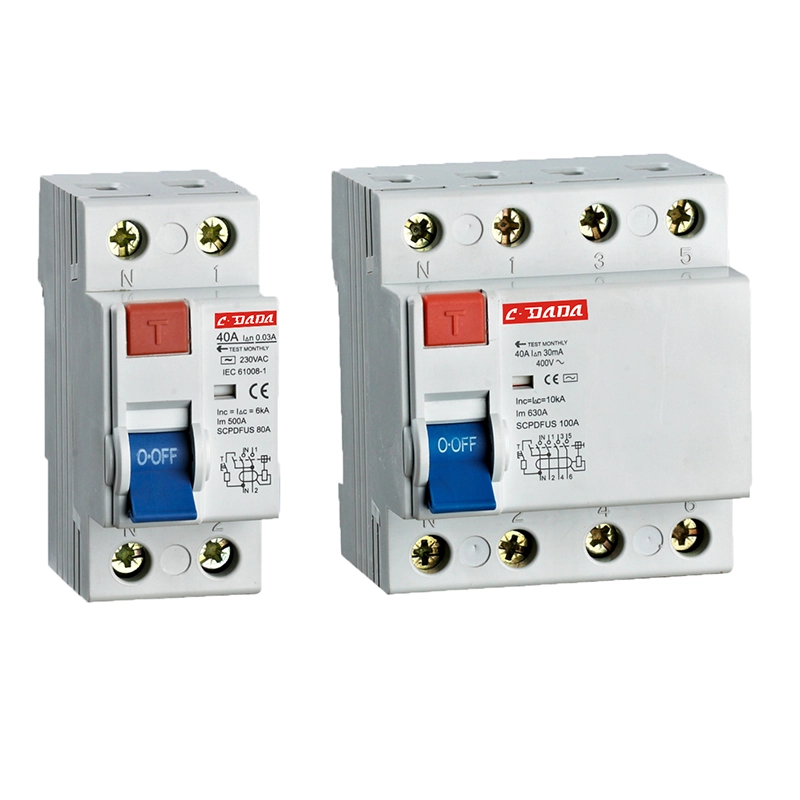

Ny Residual Current Circuit Breaker (RCCB) dia fitaovana fiarovana elektrika izay manapaka ny fizaran-tany isaky ny mahita ny tsy fifandanjana eo amin'ny tondra-drano mivantana sy tsy miandany. Ity tsy fifandanjana ity dia manondro matetika ny rian-drano mikoriana amin'ny tany, izay mety hampidi-doza ho an'ny olombelona na mety hitarika afo elektrika.

Tsy toy ny fitaovana fiarovana mahazatra, ny RCCB dia tsy miaro amin'ny enta-mavesatra be loatra na ny toetry ny circuit fohy. Raha ny tokony ho izy, ny anjara asany voalohany dia ny miantoka ny fiarovana ny tena manokana amin'ny alàlan'ny fijerena na dia kely aza ny tondra-drano—matetika hatrany amin'ny 30mA.

2. Ny fomba fiasan'ny mpanelanelana amin'izao fotoana izao

Ny fitsipiky ny fiasan'ny mpanelanelana amin'izao fotoana izao dia mifototra amin'ny lalàna Kirchhoff amin'izao fotoana izao, izay milaza fa ny courant miditra amin'ny faritra iray dia tsy maintsy mitovy amin'ny courant miala aminy. Raha misy fahasamihafana dia midika izany fa misy leakage.

Ao anatin'ny RCCB, misy transformer amin'izao fotoana izao manara-maso tsy tapaka ny conducteur mivantana sy tsy miandany. Amin'ny toe-javatra mahazatra, ny sahan'andriamby manafoana ny tsirairay. Na izany aza, rehefa misy leakage, ny tsy fifandanjana dia miteraka ny mekanika dia.

• Toetra mahazatra: Current velona = Current neutre
• Toetran'ny lesoka: Current mivantana ≠ Current neutre
• Hetsika dia: tapaka avy hatrany ny circuit (milisegondra)

Ity valinteny haingana ity no mahatonga ny RCCB ho tena mahomby amin'ny fisorohana ny fahatafintohinana herinaratra.

3. Karazana RCCB sy ny maha-samihafa azy

Ny fampiharana samihafa dia mitaky karazana RCCB samihafa. Ity ambany ity ny fanaparitahana ireo karazana mahazatra indrindra:

4. Tombontsoa lehibe sy mekanika fiarovana

Ny RCCB dia manome fiarovana maromaro izay mahatonga azy ireo ho ilaina amin'ny rafitra elektrika maoderina:

• Fiarovana amin'ny tohina elektrika:Misoroka ny lozam-pifamoivoizana mahafaty amin'ny alalan'ny fanapahana avy hatrany ny circuits diso.
• Fisorohana afo:Atsaharo ny tondra-drano mety ho hafanana be loatra ny tariby.
• Fiarovana fitaovana:Mampihena ny fahasimbana ateraky ny tsy fahampian-tany.
• Sarobidy avo:Mamantatra ny leakage ambany indrindra amin'ny 10-30mA.
• Famaliana haingana:Dia ao anatin'ny milisegondra.

Ireo tombony ireo dia mahatonga ny RCCB ho tena ilaina amin'ny fotodrafitrasa elektrika ho an'ny trano fonenana sy indostrialy.

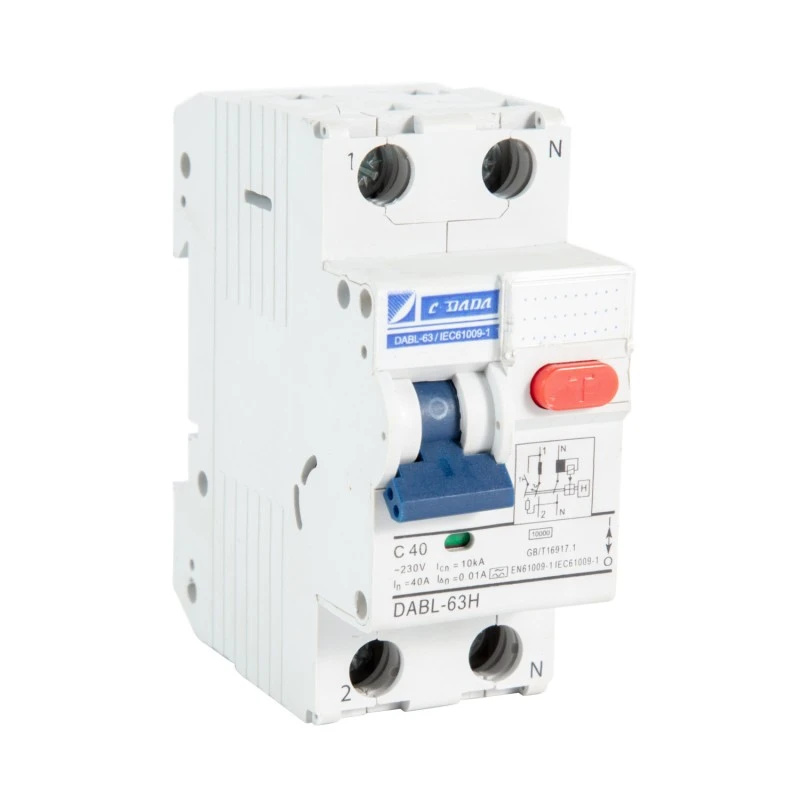

5. RCCB vs MCB vs RCBO

Mpampiasa maro no mampifangaro RCCB amin'ny MCB sy RCBO. Ny tabilao etsy ambany dia manazava ny fahasamihafana:

Amin'ny fametrahana maro, RCCBs dia ampiasaina miaraka amin'ny MCB mba hahazoana fiarovana tanteraka.

6. Ahoana ny fisafidianana ny RCCB tsara

Ny fisafidianana ny RCCB mety dia zava-dehibe amin'ny fiantohana ny fiarovana sy ny fahombiazan'ny rafitra. Diniho ireto antony ireto:

• Naoty amin'izao fotoana izao:Ampifanaraho amin'ny vesatry ny rafitra (oh : 25A, 40A, 63A).
• Ambaratonga fahatsapan-tena:30mA ho fiarovana manokana, 100mA–300mA ho fiarovana ny afo.
• Isan'ny bao:2-pole ho an'ny dingana tokana, 4-pole ho an'ny rafitra telo-dingana.
• Karazana safidy:AC, A, na B arakaraka ny toetra enta-mavesatra.
• Marika azo itokisana:Mifidiana mpanamboatra voamarina manana firaketana fiarovana voaporofo.

7. Torolàlana fametrahana sy fomba fanao tsara indrindra

Ny fametrahana araka ny tokony ho izy dia tena ilaina amin'ny fampisehoana RCCB. Ny fanerena diso dia mety hitarika ho amin'ny fanelingelenana na tsy fahombiazana.

• Hamarino tsara ny dingana sy ny fifandraisana tsy miandany.
• Ampidiro ny RCCB ambony amin'ny faritra farany.
• Fadio ny fampifangaroana tariby tsy miandany eo anelanelan'ny faritra.
• Andrana fitaovana aorian'ny fametrahana amin'ny fampiasana bokotra fitsapana.
• Araho ny kaody elektrika eo an-toerana sy ny fenitra.

8. Olana mahazatra sy famahana olana

Na ny RCCB avo lenta aza dia mety hisy olana. Ireto misy olana sy vahaolana mahazatra:

• Fihetseham-panoherana:Matetika dia vokatry ny leakage avy amin'ny fitaovana maro na insulation mahantra.
• Tsy nahomby ny famerenana:Mety manondro ny tsy fahampian-tany maharitra.
• Tsy misy dia mandritra ny fitsapana:Mety ho diso ny fitaovana ary mila soloina.
• Mafana be:Ateraky ny fifandraisana mivaha na ny toe-javatra tafahoatra.

9. Fikojakojana sy Fitsapana

Ny fikojakojana tsy tapaka dia miantoka ny fahatokisana maharitra ny RCCBs:

• Tsindrio ny bokotra andrana isam-bolana hanamarina fa miasa.
• Jereo ny fifandraisan'ny wiring isan-taona.
• Soloy fitaovana efa lany andro isaky ny 8-10 taona.
• Manara-maso raha misy soritr'aretina mivadika na mirehitra.

10. Fampiharana amin'ny indostria samihafa

Ny sisa tavela amin'izao fotoana izao Breakers dia ampiasaina betsaka amin'ny sehatra isan-karazany:

• Trano fonenana:lakozia, efitra fandroana, ary faritra ivelany.
• Toeram-pivarotana:Birao, toeram-pivarotana ary hotely.
• Fambolena indostrialy:Fiarovana amin'ny milina sy tontonana fanaraha-maso.
• Karakara ara-pahasalamana:Rafitra fanohanana ny aina sy laboratoara.
• Toeram-piantsonan'ny EV:Fikarohana leakage avo lenta.

11. Fenitra fiarovana sy fanarahan-dalàna

Ny RCCB dia tsy maintsy manaraka ny fenitra iraisam-pirenena momba ny fiarovana mba hiantohana ny fahamendrehana sy ny fahombiazany. Ireo fenitra ireo dia mamaritra ny mari-pamantarana toy ny fotoana fandehanana, ny fahatsapan'ny leakage ary ny fitsapana fiaretana.

Ny fanarahan-dalàna dia miantoka fa ny fitaovana dia miasa tsy tapaka ao anatin'ny toe-javatra misy hadisoana ary mahafeno ny andrasan'ny fiarovana manerantany.

12. Fanontaniana matetika

F1: Miaro amin'ny circuits fohy ve ny RCCB?
Tsia, miaro amin’ny fiparitahan’ny tany fotsiny izy io. Ny MCB dia takiana amin'ny fiarovana ny circuit fohy.

F2: Nahoana no mandeha matetika ny diako RCCB?
Mety ho noho ny fitaovana diso, ny olana amin'ny insulation, na ny fivoahana mitambatra.

Q3: Afaka miasa ve ny RCCB tsy misy tany?
Tsy soso-kevitra izany. Miantoka ny fiasana mahomby.

F4: Impiry ny RCCB no tokony hotsapaina?
Farafahakeliny indray mandeha isam-bolana amin'ny fampiasana ny bokotra fitsapana naorina.

Q5: Inona ny androm-piainan'ny RCCB?
Matetika 8-10 taona arakaraka ny fepetra fampiasana.

13. Famaranana

Ny sisa tavela Circuit Breaker dia iray amin'ireo fitaovana fiarovana manan-danja indrindra amin'ny rafitra elektrika rehetra. Izy io dia manome fiarovana mamonjy aina amin'ny alàlan'ny fizahana ny tondra-drano mitete sy ny fanapahana ny circuits ao anatin'ny milisegondra. Na ampiasaina any an-trano, na orinasa, na trano fivarotana, ny RCCB dia mampihena be ny mety hisian'ny fahatafintohinana herinaratra sy ny loza ateraky ny afo.

Ny fisafidianana ny karazana mety, ny fametrahana azy tsara, ary ny fikojakojana azy tsy tapaka dia miantoka ny fiarovana maharitra sy ny fahamarinan-toerana. Satria mitombo hatrany ny fitakiana herinaratra, mijanona ho singa fototra amin'ny rafitra fitsinjarana herinaratra maoderina ny RCCB.
