OEM/ODM Earth Leakage Circuit Breaker mpamatsy

Mila mpanapaka Circuit Leakage Earth kalitao sy maharitra ve ianao?CDADAmanolotra vahaolana fanamboarana OEM feno. Amin'ny maha mpanamboatra azo itokisana miaraka amin'ny orinasanay manokana dia manome antoka 3 taona amin'ny vokatray izahay.

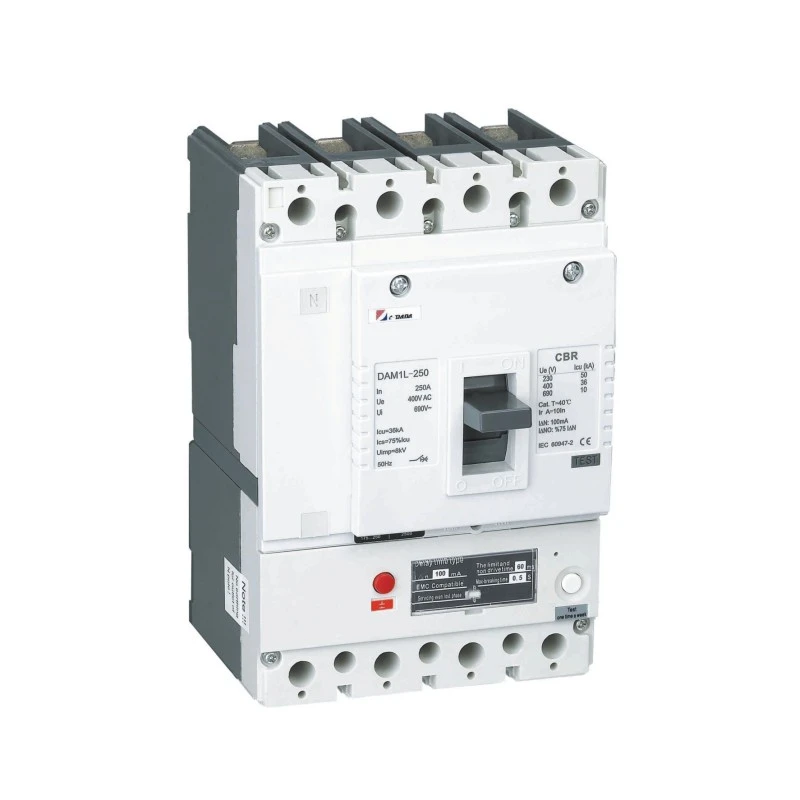

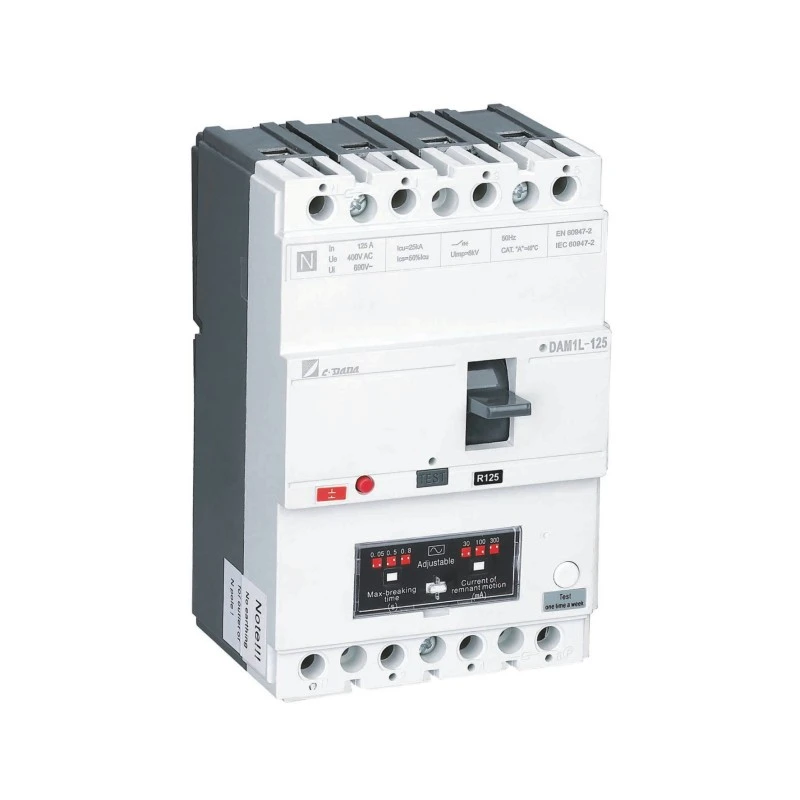

Inona no atao hoe Earth Leakage Circuit Breaker (CBR)?

nyEarth Leakage Circuit Breaker (CBR), fantatra koa amin'ny hoeTany leakage Circuit Breaker miaraka amin'ny Integral Overcurrent Protection (CBR) isaky ny IEC 60947-2 Annex B, dia fitaovana fiarovana amin'ny voly ambany izay mitambatra.fiarovana sisa tavela (leakage tany). amin'nyoverload sy short-circuit fiarovana ao amin'ny vondrona tranga iray voavolavola. Miasa amin'ny voltase nomena isa hatramin'ny415V AC (50/60Hz) miaraka amin'ny naoty amin'izao fotoana izao avy amin'ny16A hatramin'ny 800A, Ny CBRs dia fitaovana fiarovana feno ho an'ny fampiharana fotodrafitrasa indostrialy, ara-barotra ary manakiana.

Tsy toy ny mitokanaNy sisa tavela amin'izao fotoana izao Breakers (RCCBs)izay tsy manome afa-tsy fiarovana amin'ny fivoahan'ny tany, ny CBRs dia mampiditra:

Thermal-magnetic na elektronika fiarovana overcurrent (L-S-I curve)

Famantarana ny sisa tavela (10mA hatramin'ny 1000mA fahatsapana)

Fahatapahan-jiro fohy hatramin'ny 85kA

Ity fampidirana ity dia manafoana ny filàna mitambatra MCB/RCCB misaraka, mampihena ny habaka fametrahana ary manatsara ny fahatokisana ny fandrindrana.

Ny sokajy vokatra sy ny fanamboarana

Fanasokajiana	Type	Range ankehitriny	Toetra fototra
Karazana ankehitriny sisa	Type AC	16A – 800A	Mamantatra ny korianan'ny AC sinusoidal ihany, fampiasa amin'ny ankapobeny
Karazana ankehitriny sisa	Karazana A	16A – 800A	Mahita ny AC + pulsating DC (rectified AC), entana elektronika maoderina
Fahatsapana (IΔn)	High Sensitivity	10mA – 30mA	Fiarovana ny mpiasa, toerana ara-pahasalamana, faritra mando
	Fahatsapana antonony	100mA – 300mA	Fiarovana amin'ny afo, indostrialy ankapobeny
	Fahatsapana ambany	500mA – 1000mA	Fisorohana afo amin'ny fametrahana avo leaka, fiarovana mifantina
Fanemorana ny fotoana	instantaneous	Naoty rehetra	Tanjona ankapobeny, <40ms amin'ny 5×IΔn
Fanemorana ny fotoana	Mifantina (S-Type)	100mA – 1000mA	Fahatarana fahatarana (130-500ms amin'ny 1×IΔn), fanavakavahana ambony
Fanamboarana tsato-kazo	4-Pola	16A – 800A	Fiarovana tsy miandany amin'ny dingana telo + tsy miandany (50-100%)
fitomboan'ny	raikitra	16A – 800A	Fifandraisana mivantana amin'ny busbar, lafo vidy

Naoty fahatapahan'ny fahaiza-manao:

Manara-penitra (N): 25kA – 36kA (Tambajotra fitsinjarana)

Avo (S): 50kA – 70kA (Fitaovana indostrialy)

Avo indrindra (H): 85kA (fotodrafitrasa herinaratra)

Asa fototra & fahaiza-manao fiarovana

Integrated Protection Functions

asa	Fitsipi-pikarohana	Paramètre ara-teknika
Fiarovana be loatra (L)	Ny fanitarana thermal bimetallic na ny fahatsapana RMS elektronika	0.8 – 1.0 × Eo amin’ny filaharana, ny fiolahana fotoana mifamadika, ±10% marina
Fahatarana amin'ny fihodinana fohy (S)	Fotoana elektronika na fahatarana magnetika	2-10 × In, fahatarana 0.1s – 0.5s, fandrindrana mifantina
Dia avy hatrany (I)	Solenoid magnetika na elektronika eo noho eo	5-20 × In, <20ms fandidiana, fetra ankehitriny
Tany leakage (G/Δ)	Transformer Core Balance Current (CBCT)	10mA - 1000mA IΔn, ± 10% fahatsapan-tena marina
Fahadisoan-tany (GF)	Vector sum sensing amin'izao fotoana izao	20-100% amin'ny In, fahatarana 0.1s-1.0s, fomba fifandanjana fototra
Fanaraha-maso ny tena	Fanamarinana ny fahamendrehan'ny faritra anatiny	CBCT mitohy sy fanaraha-maso coil fitsangatsanganana, famoahana fanairana diso

Teknolojia fitiliana ankehitriny sisa

nyTransformer Core Balance Current (CBCT) naToroidal Transformer mamorona ny fon'ny tany fiarovana leakage:

Normal Operation: Ny conducteur velona rehetra (phase + neutral) dia mandalo ao amin'ny toroidal core. Ny riandrano voalanjalanja dia miteraka sahan'andriamby mifanohitra izay manafoana ny flux harato aotra—tsy misy courant faharoa induced .

Fahadisoana: Rehefa mikoriana ety an-tany ny riandrano mitete (amin'ny tsy fahombiazan'ny insulation na ny fifandraisan'ny olona), ny tsy fifandanjana amin'izao fotoana izao dia miteraka flux magnetika sisa ao amin'ny toroidal core. Ity flux ity dia mampirisika ny voltase amin'ny fihodinana faharoa, manome hery ny relay saro-pady na ny zotra elektronika.

Toetran'ny dia isaky ny IEC 61008/61009:

1 × IΔn: Dia ≤ 300ms (eo no ho eo), ≤ 500ms (karazana S voafantina)

2 × IΔn: Dia ≤ 150ms (eo no ho eo), ≤ 200ms (karazana S)

5 × IΔn: Dia ≤ 40ms (eo no ho eo), ≤ 150ms (karazana S)

Fampiharana tontolo iainana & tranga fampiasana

Sehatra indostrialy	Fampiharana manokana	Famaritana mahazatra
Data Centers	Fizarana lehibe, UPS bypass, fiarovana bus-coupler	250A-500A, Karazana A, 300mA S-karazana mifantina, 70kA Icu, fifandraisana azo ampiasaina
Tobim-pahasalamana	Fizarana lehibe amin'ny hopitaly, rafi-pitsaboana IT, efitrano fandidiana	100A-400A, Type A, 10mA / 30mA avo lenta, fanaraha-maso mitoka-monina
Fanamboarana Plants	Foibe fanaraha-maso maotera, fitaovana welding, hafainganam-pandeha miovaova	160A-500A, Type B (ho an'ny VFD), 300mA, 50kA Icu, fitsangatsanganana elektronika
Tranoben'ny varotra	Fizarana avo lenta, toeram-pivarotana, seranam-piaramanidina	125A-400A, karazana A, 100mA/300mA, 36kA Icu
Oil & Gas / Marine	Sehatra ivelan'ny morontsiraka, fitaovana fandavahana, rafitra herinaratra an-tsambo	250A-500A, Type A, 500mA, tropikaly (T2), mahatohitra harafesina

Fizotry ny famokarana sy ny fizotran'ny famokarana

Filaharan'ny famokarana mazava tsara

Raw Material IQC → Toroidal Transformer Production → Molded Case Fabrication → Contact System Assembly → Electronic Trip Unit Integration → Redual Current Module Calibration → Primary Assembly → Comprehensive Testing → Final QC → Packaging

Dingan-pamokarana Kritika

DINGANA	Details momba ny dingana	Teboka fanaraha-maso kalitao
Toroidal Transformer Winding	Nanocrystalline na ferrite core (µr> 10,000) avo lenta avo lenta, fihodinkodinana mazava tsara amin'ny fihodinana voalohany (amin'ny alalan'ny pass) sy faharoa (fahatsapana), impregnation banga	Core magnetization curve fanamarinana, faharoa malefaka amin'ny 1 × IΔn ± 5%, insulation fanoherana> 100MΩ
CBCT Integration	Fametrahana ny toroidal core manodidina ny dingana rehetra / conducteur tsy miandany, miaro amin'ny sahan'andriamby ivelany, fifandraisana amin'ny fitsangatsanganana relay / elektronika	Fitsapana fandanjalanjana miaraka amin'ny entana 6×In (tsy misy fitsangatsanganana), tsimatimanota amin'ny harmonics faha-3
Mekanisma fitsangatsanganana amin'izao fotoana izao	Relay polarized saro-pady (herin'ny fitsangatsanganana 5-50mW) na trigger MOSFET elektronika, fifandraisana mekanika amin'ny bar lehibe	Fanamarinana ny herin'ny dia, fotoana famaliana <20ms, fahamarinan-toerana -25°C hatramin'ny +70°C
Famokarana tranga voavolavola	BMC thermosetting plastika (DMC-2) tsindrona lasitra, 150-180 ° C fanasitranana, avo fanaraha-maso fanoherana> 600V	Fandeferana amin'ny refy ± 0.1mm, tanjaky ny dielectric> 15kV/mm, mahatanty lelafo UL 94 V-0
Main Contact Assembly	Varahina vita amin'ny volafotsy (AgNi 90/10) fifandraisana, sandry vita amin'ny CNC, brazing amin'ny atmosfera azota	Fifandraisana fanoherana <50μΩ, hatevin'ny volafotsy 8-12μm (XRF), hamafin'ny HV 100-150
Programming Unit Electronic Trip	Fiarovana LSIG + Δ mifototra amin'ny microprocessor, fampiakarana firmware, calibration curve, fananganana protocole fifandraisana	± 5% ny marina ankehitriny, ± 10% ny fotoana marina, ZSI (Zone Selective Interlocking) fanamarinana
Fampidirana & Calibration farany	Fivoriamben'ny rafitra fitsangatsanganana mafana-magnetika na elektronika miaraka amin'ny maodely sisa tavela, fifandraisana mekanika, mekanika mitantana	Fanamarinana fitsangatsanganana mahery vaika + tany, dielectric mahazaka 3kV/1min

Ny akora fototra sy ny mombamomba ny singa

singa fototra	Famaritana ara-pitaovana	Fenitry ny mpamatsy	Key Properties
Toroidal Core (CBCT)	Nanocrystalline firaka (Finemet) na Mn-Zn ferrite (PC40)	IEC 60404-8, JIS C 2531	Fandefasana avo lenta µr> 10,000, fanerena ambany <2A/m, hakitroky flux saturation> 1.2T
Fandrefesana Coil Wire	Tady varahina enameled (0.05-0.1mm), Kilasy F 155°C	IEC 60317	Volavolan'ny fahatapahan'ny> 1kV, flexibility> 10 × savaivony, solderability 390 ° C
Fifamoivoizan'ny dia	Polarized latching relay, fahatsapana 5-50mW	IEC 61810	Fotoana famaliana <10ms, fanoherana coil 1-5kΩ, fiainana mekanika> asa 10⁶
Trano fonenana voavolavola	BMC (Bulk Moulding Compound) DMC-2, fibre vera nohamafisina	IEC 60664-1, UL 94 V-0	Fanondroana fanaraha-maso> 600V, fanoherana hafanana 180°C, tanjaky ny fiantraika> 8 kJ/m²
Main Contacts	Varahina electrolytique (Cu-ETP) + Fametahana nikela volafotsy (AgNi 90/10)	ASTM B152	Conductivity ≥100% IACS, arc erosion fanoherana, anti-welding fananana
Elements bimetallic	Inconel / passivated vy composite (ASTM TM2)	ASTM B388	Ny tahan'ny deflection 0.15-0.25mm/°C, maharitra maharitra ±3%, creep fanoherana
Ireo singa elektronika	PCB kilasy indostrialy, sensor effet Hall, processeur ARM Cortex-M4	IEC 60721-3-3, IEC 61000	Ny mari-pana miasa -25 ° C hatramin'ny + 70 ° C, ny hery fiarovana EMC Level 4, SIL 2 afaka
ny terminal	T2 varahina (C11000) misy fanitso (8-12μm)	ASTM B187/B16	Ny hakitroky amin'izao fotoana izao 1.2-1.5 A/mm², torque mahazaka 5-15Nm, fanoherana ny harafesina
Mekanisma miasa	Lohataona vy (SWOSC-V) na Stainless vy (301)	JIS G 3560	Fiainana harerahana> cycles 20,000, tanjaky ny tensile 1800-2000MPa, fialan-tsasatra <5%

Fitsipika fanaraha-maso sy fitsapana

Framework International Standards

Malagasy	sehatra	Rating azo ampiharina
IEC 60947-2 Annex B	Ireo mpanapaka circuit izay misy fiarovana sisa tavela (CBR)	CBRs indostrialy> 80A, fiarovana feno
EN 60947-2	IEC 60947-2 IEC 60947-2	Fanamafisana CE, fanarahana ny tsenan'ny EU
GB/T 14048.2	Mitovy amin'ny fenitra nasionaly sinoa	Fanamarinana CCC, tsena Shina

Fitsapana karazana tsy maintsy atao (IEC 60947-2 + Annex B)

Sokajy andrana	Fitsapana manokana	Fepetra ekena
Fampisehoana ankehitriny sisa	Fotoana fitsangantsanganana amin'ny 1×IΔn, 2×IΔn, 5×IΔn	≤300ms, ≤150ms, ≤40ms (eo no ho eo); S-karazana: ≤500ms, ≤200ms, ≤150ms
	Tsy mitongilana amin'ny 0.5 × IΔn	Tsy misy dia mandritra ny fotoana fahatarana 2× nomena isa
	Mahazaka ankehitriny (8/20μs, 3kA)	Tsy misy fanelingelenana, Type A: 250A impulse, Type F: 1000A, Type B: 3000A
Fiarovana mahery vaika	Fiakaran'ny maripana amin'ny naoty In	Terminales ≤80K, tranga ≤40K
	Fahatapahan-jiro fohy (Icu/ICs)	3 fandidiana, fahatapahana mahomby, fanarenana dielectric
	Fanamarinana ny fiolahana dia (L-S-I)	± 10% amin'izao fotoana izao, ± 20% ny fotoana marina
Dielectric Properties	Fahazakana herinaratra (2.5kV-3.5kV/1min)	Tsy misy fahasimbana, tsy misy flashover
Dielectric Properties	Mahazaka tosika (8kV 1.2/50μs)	Tsy misy fivoahana manelingelina
Mekanika & tontolo iainana	Faharetan'ny mekanika (tsingerina 10,000-20,000)	<5% parameter drift, tsy misy tsy fahombiazana
Mekanika & tontolo iainana	Fahatapahan'ny EMC (andian-dahatsoratra IEC 61000-4)	Tsy misy fanelingelenana amin'ny fitsabahana amin'ny taratra/natao

Fenitra fanaraha-maso sy fanaraha-maso ny kalitaon'ny orinasa

QC fitaovana miditra (IQC)

KEVITRA	Zavatra fisavana	Drafitra santionany	FITAOVANA
Toroidal cores	Ny permeability andriamby, flux saturation, fatiantoka fototra	Isaky ny andiany, fitsapana curve B-H	B-H analyzer, impedance analyzer
tariby mahatsapa	Savaivony, insulation hatevin'ny, fahatapahan'ny malefaka	AQL 0.65	Micrometer, dielectric tester
Ny fitambaran'ny plastika BMC	Ny votoatin'ny fitaratra, ny viscosity, ny toetra mahasitrana, ny fanondroana fanaraha-maso	Isaky ny andiany, fitsapana COA +	Rheometer, mpandinika DSC, fitaovana fitiliana fanaraha-maso
Vahaolana fametahana volafotsy	Ny fifantohana amin'ny metaly, pH, loto	Fanaraha-maso isan'andro	Atomic absorption spectrometer
singa elektronika	Fitsapana fiasa, fanamarinana paramètre, version firmware	100% AOI, 5% miasa	LCR metatra, oscilloscope, sisintany scan

Fanaraha-maso ny kalitao ao anatin'ny dingana (IPQC)

peo	Parametera fanaraha-maso	hatetika	FOMBA
Toroidal transformer miolikolika	Mivadika ratio, inductance, insulation fanoherana	Isaky ny tarika	LCR metatra, insulation tester
CBCT fivoriambe	Fitsapana fandanjalanjana miaraka amin'ny enta-mavesatra, tsy fahampiana amin'ny harmonic	Isaky ny 100 units	Fitsapana tsindrona voalohany, mpamokatra harmonika
Calibration ankehitriny sisa	Ny tokonam-pandehanana amin'ny IΔn, fotoana famaliana, tsy mandeha amin'ny 0.5 × IΔn	Isaky ny tarika	Tester RCD mandeha ho azy (0.5-1000mA azo programa)
Fivoriambe fifandraisana lehibe	Ny elanelana mifandray, ny tsindry, ny fampifanarahana, ny fanoherana	Isaky ny 100 units	Fandrefesana hery, micro-ohmmeter
Fampidirana farany	Fanamarinana fitsangatsanganana mihoatra ny rano + tany	Isaky ny tarika	Dabilio fitsapana mitambatra (tsindrona voalohany + simulation leakage)

Fanaraha-maso ny kalitao farany (FQC) & QC mivoaka (OQC)

Zavatra andrana	Malagasy	Haben'ny santionany
Fotoan'ny dia amin'izao fotoana izao	1×IΔn, 2×IΔn, 5×IΔn isaky ny IEC 61008/61009	100%
Fitsapana tsy mandeha amin'ny 0.5 × IΔn	2 × fotoana fanemorana nomena	100%
Fivezivezena tafahoatra	1.05×In, 1.25×In, 5×In, 10×In	100%
Dielectric mahatohitra voly	2.5kV AC/1min	100%
Insulation fanoherana	> 100MΩ @ 500V DC	100%
Fifandraisana fanoherana	<50μΩ isaky ny pole	100%
Fanamarinana marika Torque	Famehezana ny terminal isaky ny fepetra	100%
Fijerena maso & dimensional	Tsy misy kilema amin'ny refy mitsikera	100%
Fanamarihana maharitra	Famafana solvent, fitsapana abrasion	AQL 1.0
Ny fahamendrehan'ny fonosana	Fitsapana mitete, vibration (ISTA 3A)	Isaky ny lot

Fotodrafitrasa famokarana sy fahaiza-manamboatra

Fitaovana famokarana mandroso

Sokajy fitaovana	Famaritana milina	asa	fahafahana
Toroidal Winding Machines	Mihodina toroida mandeha ho azy miaraka amin'ny fifehezana ny fihenjanana	CBCT fihodinana voalohany / faharoa, fametrahana mazava tsara	5.000 transformer/andro
Lafaoro fanariana fototra	Vacuum annealing miaraka amin'ny atmosfera azota	Nanocrystalline fitsaboana hafanana, fanalefahana ny adin-tsaina	2,000 cores / batch
Famolavolana tsindrona	300 taonina BMC thermosetting milina	CBR trano, arc chute, terminal blocks	tranga 3.000/andro
CNC Machining	5-axis mitsangana machining foibe	Masinina fifandraisana mazava tsara, geometries sarotra	Fifandraisana 8,000 / volana
Surface Treatment	tsipika fametahana volafotsy mandeha ho azy	Contact plating 8-12μm, hateviny fanamiana ± 1μm	4.000 kg/andro
FIVORIAMBE	Sela fivorian'ny asa	Fivoriambe mekanika, fampidirana CBCT, calibration	1.500 isa/andro isaky ny andalana
Fitaovana fitiliana	Dabilio fitsapana CBR Integrated	Mitambatra overcurrent + fanamarinana ankehitriny sisa	300 unit/ora
	EMC efitrano fitsapana (3m/10m, Teseq)	Fitsapana fiarovana / famotsorana ho an'ny singa elektronika	50 unit/andro

Fahaiza-mamokatra sy fotoana hitarika

Sokajy vokatra	Fahaizana isam-bolana	Fotoana fitarihana mahazatra	Fahaizana baiko maika
CBR 4P (16A-125A)	10.000 isa	4-5 herinandro	3 andro (singa tahiry)
CBR Industrial (160A-400A)	8.000 isa	4-5 herinandro	5 andro
CBR Heavy Industrial (630A-800A)	3.000 isa	4-5 herinandro	7 andro
Fanofanana manokana (IΔn manokana, curves)	Fototry ny tetikasa	5-6 herinandro	2 herinandro

Firafitry ny ekipa injeniera & teknika

Sampan-draharahan'ny	mpiasa	fahaizany	NY FIKARAKARANA
R&D Engineering	5 injeniera	Ny teknolojia ankehitriny sisa, famolavolana sensor magnetika, rafitra napetraka, elektronika herinaratra	Fampivoarana CBR vaovao, fanavaozana karazana B/F/B+, portfolio-paty (40+ patanty)
Process Engineering	18 injeniera	Toroidal Transformer Manufacturing, BMC famolavolana, fametrahana mazava tsara, mahia famokarana	Fanatsarana ny famokarana, antontan-taratasy SOP, fanatsarana ny vokatra (>99.5%)
Fitsapana & Fanamarinana	15 injeniera	Fitsapana avo lenta, simulation sisa tavela, EMC, fitsapana tontolo iainana	Fandrindrana fitiliana karazana (IEC 60947-2 Annex B, IEC 61008/61009), famakafakana tsy fahombiazana
Application Engineering	10 injeniera	Fandrindrana mifantina, rafitra fiarovana amin'ny fivoahan'ny tany, fampiharana EV/havaozina	Fanohanana ara-teknika ho an'ny mpanjifa, fandalinana fanavakavahana, fametrahana toerana
Fiantohana kalitao	30 teknisianina	ISO 9001, ISO 14001, fanaraha-maso ny fizotran'ny statistika, laboratoara metrology	Fanamarinan'ny mpamatsy, fanaraha-maso ny fizotrany, hetsika fanitsiana, fitantanana ny calibration

Certifications & Compliance Documentation

Certification	Vatana mamoaka	sehatra	mampanankery
ISO 9001:2015	ZHONGDA HUAYUAN	Rafitra fitantanana kalitao	Fanaraha-maso isan-taona
IEC 60947-2 Fanandramana karazana B	Intertek	Ny fahombiazan'ny indostrian'ny CBR	Isaky ny andiany vokatra
Fanamarihana CE	Body Notified	fidirana amin'ny tsenan'ny EU	Miankina amin'ny famolavolana
CCC (Shina)	CQC	Fanamarinana tsy maintsy atao sinoa	5 taona manankery
CB Scheme	IECEE	Fanamarinana iraisam-pirenena	Isaky ny andiany vokatra

Nahoana no misaraka ny fanamboarana CBR

Ny trano famokarana dia misolo tena40 taona ny specialization amin'ny teknolojia fiarovana amin'izao fotoana izao sy ny fiparitahan'ny tany, manolotra CBR mihoatra ny fenitra manerantany amin'ny alàlan'ny:

Toroidal transformer fahaiza-manao: Famokarana fototra nanocrystalline ao an-trano, automatique miolikolika tsara, ary fitiliana CBCT feno miantoka ny fahamarinan'ny fahatsapan'ny <±5%

Fampidirana mitsangana: Avy amin'ny fanodinana akora fototra ka hatramin'ny fivoriambe farany, fanaraha-maso tanteraka ny singa manan-danja (transformers toroidal, unite fitsangatsanganana elektronika, boaty voavolavola)

Fotodrafitrasa fitiliana mandroso: $3M+ natokana ho an'ny rafitra fitiliana CBR mitambatra afaka manamarina ny onjam-peo sy ny sisa amin'izao fotoana izao, ny fitiliana fahatsapan'ny Type B DC, ary ny fanarahana ny EMC

Paikady fanamarinana manerantany: Fifanarahana manara-penitra ahafahana miditra amin'ny tsena tsy misy olana manerana ny firenena 100+ tsy misy fitsapana miverimberina

Ho an'ny fepetra ara-teknika, fandalinana fandrindrana mifantina, torolàlana fampiharana Type B, na fandaharam-potoana fanaraha-maso ny orinasa, ny ekipan'ny injeniera dia manome fifampidinihana mivantana mba hahazoana antoka fa mahafeno ny fepetra takian'ny fiarovana ny mpiasa sy ny tanjon'ny fitohizan'ny asa ny rafitra fiarovana ny tany.

Ny CDADA dia mpanamboatra sy mpamatsy Earth Leakage Circuit Breaker any Sina. Ny orinasanay dia manompo indostria isan-karazany toy ny rafitra herinaratra, automatique amin'ny fanorenana, ary ny famokarana indostrialy, manolotra vahaolana OEM/ODM mora vidy.
