Orinasa Thermal Overload Relay namboarina manokana

CDADA, mpanamboatra sy mpamatsy monina any Shina, dia manolotra fitaovana elektrika ambany-volte isan-karazany, ao anatin'izany ny fampitaovana mafana be loatra. Ny ekipa ara-teknika dia manome serivisy fanamboarana OEM feno ary koa fanohanana ara-teknika aorian'ny varotra. Mankasitraka ny fanontanianao izahay.

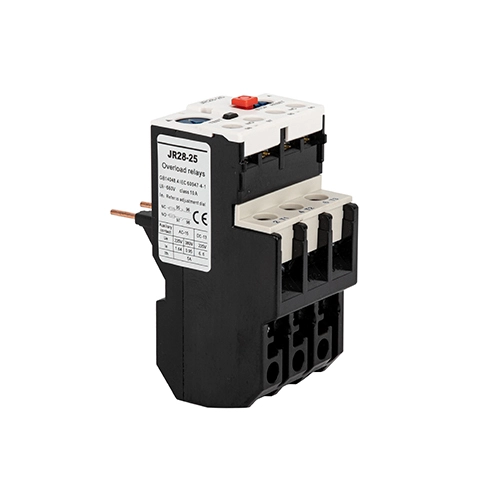

Inona no atao hoe Thermal Overload Relay?

Ny Thermal Overload Relay dia fitaovana fiarovana natao hamonoana môtô elektrika rehefa misintona herinaratra be loatra mandritra ny fotoana maharitra, ka mahatonga azy ho mafana be. Tsy toy ny fuse na standardmpanapaka circuitizay mamaly amin'ny courant avo teo no ho eo (circuit de short), ny TOR dia mampiasa toetran'ny fotoana mifamadika. Midika izany fa mihena ny fotoan'ny fitsangantsanganana rehefa mihamitombo ny ankehitriny, mitaratra tsara amin'ny fahafahan'ny fiodinan'ny motera.

Ny fototry ny teknolojiantsika dia miankina amin'ny fitsipika bimetallic strip: metaly roa miaraka amin'ny coefficient samy hafa amin'ny fanitarana mafana mifamatotra. Rehefa hafanain'ny maotera dia miondrika ny tady. Raha mihoatra ny toerana azo antoka ny courant mandritra ny fe-potoana voafaritra tsara, dia miondrika ny tady mba hampitaingina ara-mekanika ny fifandraisana fanampiny, hanapaka ny herin'ny coil starter motera.

Karazana sy fanasokajiana

Ny fahaiza-mamokatray dia mahafaoka ny teknolojia fiarovana amin'ny enta-mavesatra be loatra, mifanaraka amin'ny filana indostrialy isan-karazany.

Asa fototra sy fiarovana manan-tsaina

Ny Relay Thermal Overload dia tsy switch tsotra fotsiny; mpiambina marani-tsaina ny môtô izy ireo.

● Fiarovana be loatra: Ny asa voalohany. Amin'ny alàlan'ny fampifangaroana ny zotra amin'ny fotoana ( I2tI2t ), miaro ny insulation maotera amin'ny fahasimban'ny hafanana ny relay. Izy io dia mamela ny fikorianan'ny rivotra vonjimaika (manomboka ny motera) tsy misy fanelingelenana, fa mamaly tsara ny enta-mavesatra be loatra.

● Fiarovana amin'ny tsy fahombiazan'ny dingana (Fizarana tokana): Amin'ny rafitra misy dingan-telo, raha very ny dingana iray, dia misintona courant be loatra amin'ireo dingana roa ambiny ny maotera mba hitazonana ny torsi. Ny fampitananay dia misy mekanisma fahasamihafana (na fandrefesana elektronika) izay mahita io tsy fifandanjana io ary mandeha avy hatrany, manakana ny motera tsy ho may.

● Tamin'ny maripana: Endri-javatra manan-danja ho an'ny tontolo indostrialy. Ny fampitaovanay dia manana tady bimetallika fanonerana izay manohitra ny vokatry ny fiovan'ny maripana manodidina. Izany dia miantoka fa ny toerana dia mijanona ho marina na ao amin'ny trano fanatobiana mangatsiaka na ao amin'ny gorodona mafana (-20°C hatramin'ny +60°C) ny tontonana.

Fifantenana kilasy fitsangantsanganana

Manamboatra relay mifanaraka amin'ny kilasin'ny dia mahazatra izahay:

◆ Kilasy 10: Ho an'ny maotera manana hafanana ambany (oh : paompy azo ambolena).

◆ Kilasy 10A/20: Manara-penitra ho an'ny maotera indostrialy ankapobeny.

◆ Kilasy 30: Ho an'ny entana tsy misy inertia be (oh : mpankafy lehibe, centrifuge) izay maharitra ela vao manomboka.

◆ Fampiharana voalohany sy tranga fampiasana

◆ Fanamboarana indostrialy: Miaro ny fehikibo mpitatitra, ny fitaovam-piadiana robotika, ary ny spindle milina CNC amin'ny fitohanana na ny enta-mavesatra be loatra.

◆ Rafitra HVAC: Miaro ny mpankafy centrifugal lehibe sy ny motera compressor amin'ny tranobe ara-barotra.

◆ Fikarakarana ny rano: Ilaina amin'ny fiarovana ny paompy atsofoka sy ny aeratora tsy ho maina na tsentsina.

◆ Masinina OEM: Ampidirina ao anatin'ny tontonana fanaraha-maso ho an'ny milina famonosana, fanenomana lamba ary fitaovana fanodinana sakafo.

Precision Manufacturing

Ny fizotry ny famokarana anay dia masterclass amin'ny injeniera mafana sy ny fahamendrehana mekanika.

1. Akora fototra:

◆ Bimetallic Strips: Fon'ny fitaovana. Mampiasa firaka avo lenta izahay (oh: Nickel-Iron/Manganese-Copper) miaraka amin'ny coefficient fanitarana voaisa tsara mba hiantohana ny fiondrika tsy tapaka amin'ny mari-pana manokana.

◆ Singa Fampafana: Tady fanoherana ratra tsara (Nichrome) na bara varahina mavesatra izay miteraka hafanana mifanandrify amin'ny efamira misy ankehitriny ( I2RI2R ).

◆ Fifandraisana: Silver-Nickel (AgNi) na Silver-Cadmium-Oxide (AgCdO) ho an'ny contact auxiliary (NC/NO), miantoka ny famantarana azo antoka amin'ny PLC na contactor.

◆ Fipetrahana: Polyamide (PA66) na Bakelite matanjaka, mahatanty lelafo, natao hahazaka adin-tsaina mafana be.

2. Famokarana sy fanodinana asa:

◆ Fanamboarana singa: Ny fitomboka tsara amin'ny tsipika bimetallic sy coils fanafanana.

◆ Calibration: Ny dingana manan-danja indrindra. Ampitaina amin'ny tonelina fandrefesana avo lenta ny fampitana. Ny teknisianina dia manitsy ny "fametrahana ankehitriny" mba hanamafisana mialoha ny bimetallic strip, mba hahazoana antoka fa mandeha amin'ny amperage marina (oh: 10A, 16A).

◆ Assembly: Ny bimetallic strip, heater, ary mekanisma fitsangatsanganana (anisan'izany ny lever différence ho fiarovana ny fatiantoka) dia mitambatra miaraka amin'ny fandeferana mikroskopika.

◆ Potting (tsy azo atao): Ho an'ny tontolo masiaka, ny rafitra anatiny dia voarakotra amin'ny epoxy resin mba hisorohana ny harafesina sy ny fahasimban'ny hovitrovitra.

◆ Fitaovana fanaraha-maso kalitao sy fitsapana henjana

Manaraka ny fenitra IEC/EN 60947-4-1 sy GB/T 14048.4  izahay. Ny protocols fanomezan-toky ny kalitaonay dia natao mba hahazoana antoka fa ny relay dia maka tahaka tsara ny curve mafanan'ny maotera.

Zavatra andrana manara-penitra & fepetra fanaraha-maso ny orinasa:

Ny fahaizantsika famokarana

Ny tranonay dia manana fitaovana hifehezana ny fizika saro-pady amin'ny fitantanana mafana.

◆ Lalana famokarana: Mampiasa tsipika semi-automatique izahay izay natao manokana ho an'ny fikarakarana saro-pady ny bimetallic strips, hisorohana ny adin-tsaina mekanika izay mety hanova ny toetra mahamay azy.

Fitaovana mandroso:

◆ Dabilio fandrefesana avo amin'izao fotoana izao: Afaka manindrona hatramin'ny 1000A mba hanahafana ny enta-mavesatra be loatra sy hanamarina ny fotoana dia amin'ny fahamarinan'ny milisegondra.

◆ Efitry ny Toetr'andron'ny Tontolo Iainana: Ampiasaina hitsapana ny mekanika fanonerana ny mari-pana manerana ny mari-pana indostrialy feno.

◆ Tobin'ny lasantsy tamin'ny laser: Mba hamorona fifandraisana matanjaka sy mahatohitra kely eo amin'ny singa fanafanana sy ny terminal.

Ekipa manampahaizana:

◆ Injeniera Thermal: Mpahaizana manokana momba ny famindrana hafanana sy ny siansa ara-materialy izay mamolavola ny géométrie bimetallic.

◆ Teknisianina Kalibration: Mpiasa tena mahay izay mandrindra tsara ny fomba fiasan'ny dia mba hahazoana antoka fa mahafeno ny fenitra henjana Class 10A/20/30 ny relay rehetra.

◆ Fanomezan-toky ny kalitao: Natokana ho an'ny famakafakana ny tsy fitovian'ny "curve dia" mba hisorohana ny fahatapahan'ny korontana eny an-tsaha.

Fidio ny Thermal Overload Relays. Tsy manamboatra singa fotsiny izahay; injeniera izahay ny maha-azo itokiana izay mitazona ny moteranao sy ny zotra famokarana.
