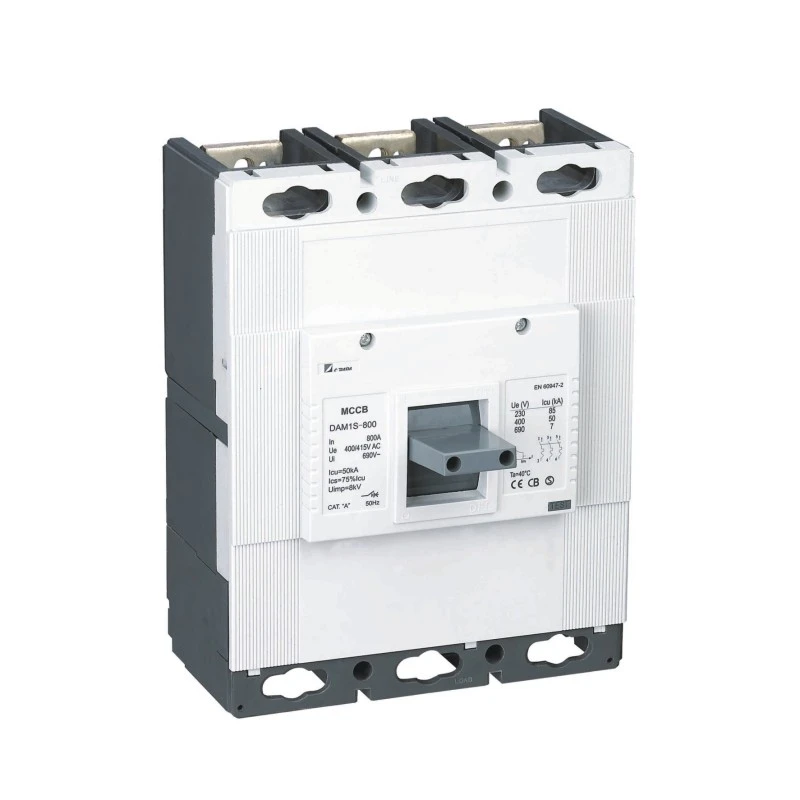

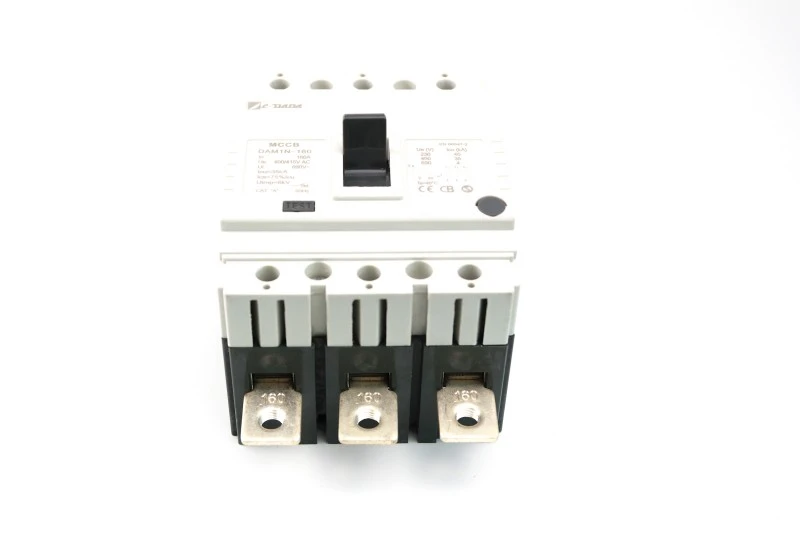

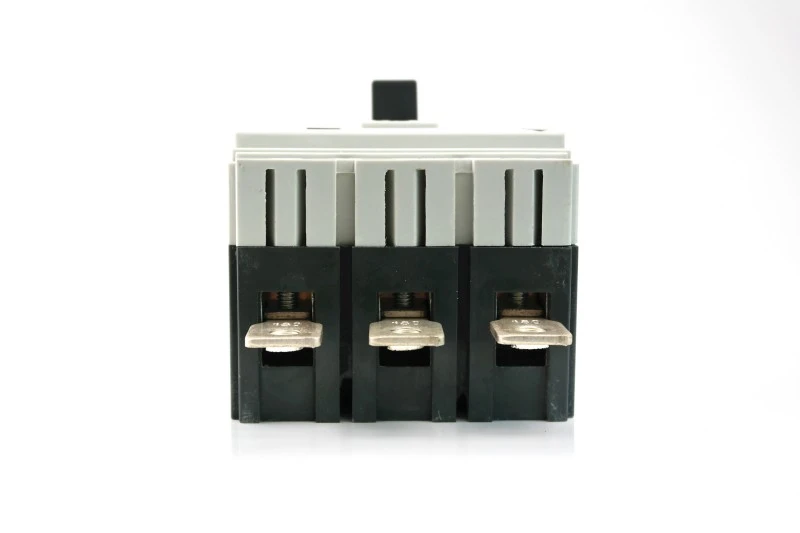

Fixed Type Moulded Case Circuit Breaker
Model:DAM1 Series
Loharano avo lenta sy avo lenta Fixed Type Molded Case Circuit Breaker (MCCB) avy amin'ny Shanghai DADA Electric — voamarina (CE, CB, ASTA), fiarovana mafana-magnetika, 12.5A–1600A. Mety ho an'ny tontonana indostrialy & ara-barotra. Easy DIN-rail na tontonana mount. Tongasoa ny baiko OEM & betsaka, fidio ny CDADA ho mpamatsy anao amim-pahatokiana.

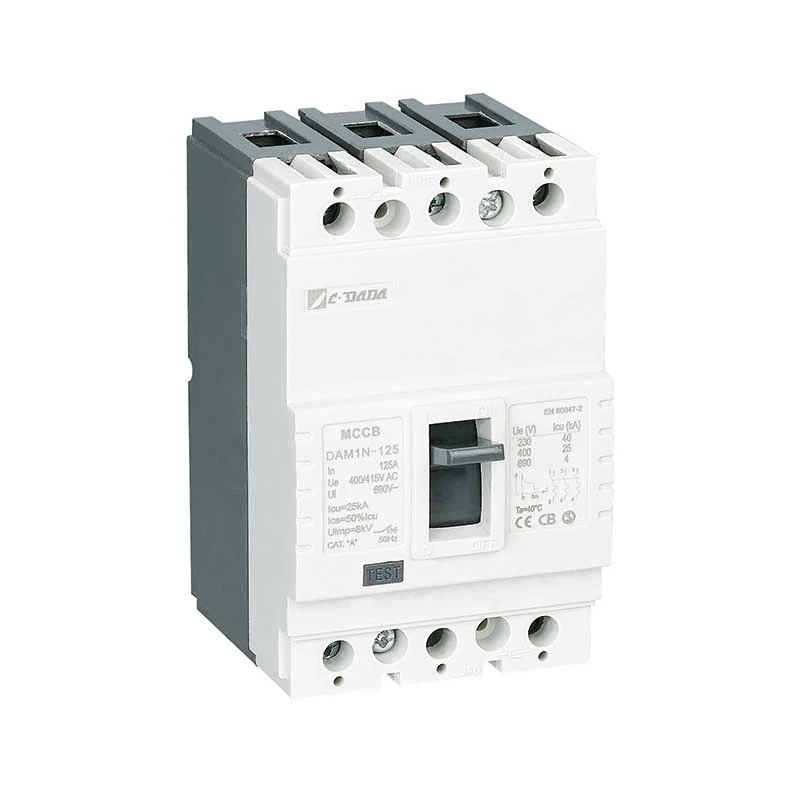

CDADA Fixed Type Molded Case Circuit Breaker (MCCB) DAM1 andiany dia mahafeno ny filan'ny fampiharana rehetra, manomboka amin'ny mpampiasa kely ka hatramin'ny mpanova indostrialy sy ny fametrahana ny fizarana.
Ny andian-dahatsoratra DAM1 dia manana habe fito, hatramin'ny 1600A, manapaka ny fahaiza-manao hatramin'ny 100 kA, miasa malefaka hatramin'ny 1000 Volts, mahafeno mora foana ny karazana fitaovana elektrika sy mekanika feno, manome vahaolana fametrahana isan-karazany mba hampitomboana ny filan'ny rafitra herinaratra rehetra.
Miaraka amin'ny fanamarinana manerantany KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 no safidy tsara indrindra ho an'ny orinasa fitaovana elektrika manerantany sy OEM.
Key Specifications
Ireo mari-pamantarana elektrika amin'ny DAM1 MCCB voavolavola amin'ny fiatoana
| MODELY | fehezan-dalàna | Icu (KA) | Ics (KA) | Naoty amin'izao fotoana izao -In | Ui(V) | Ue(V) | HAZO LAVA | Uimp(V) |

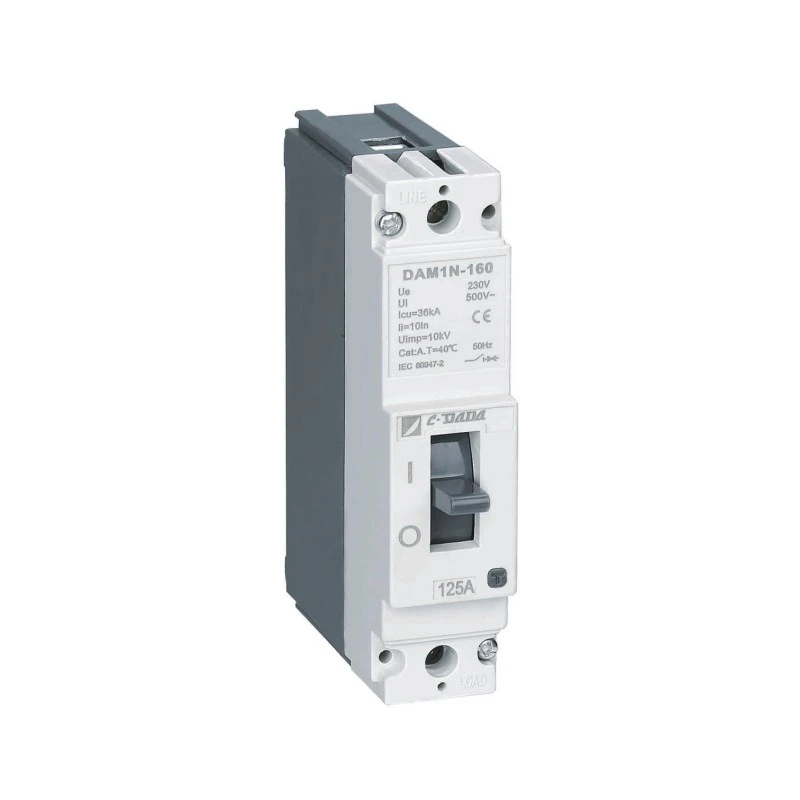

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||

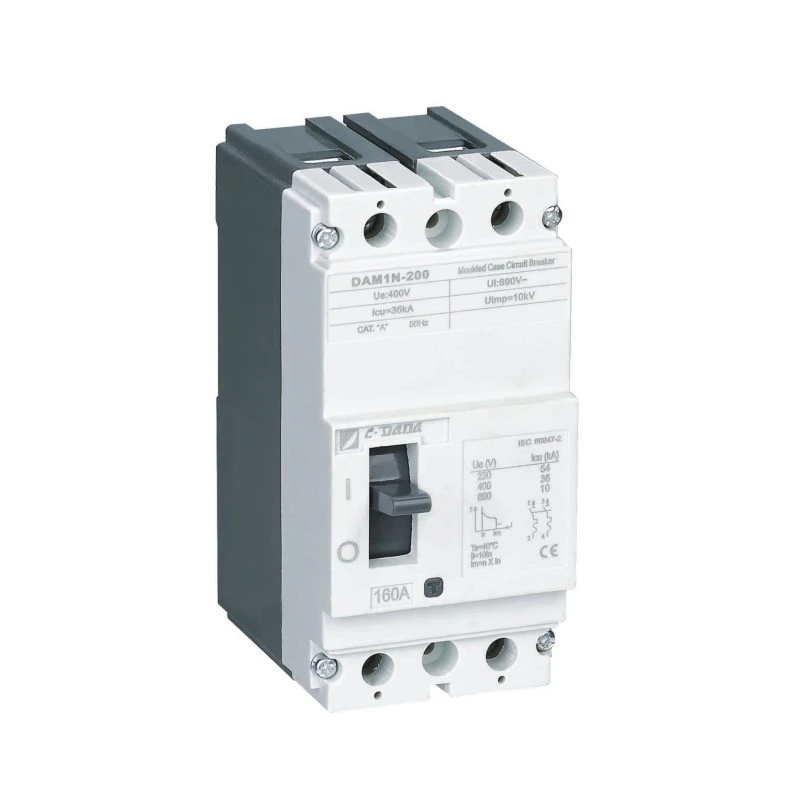

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||

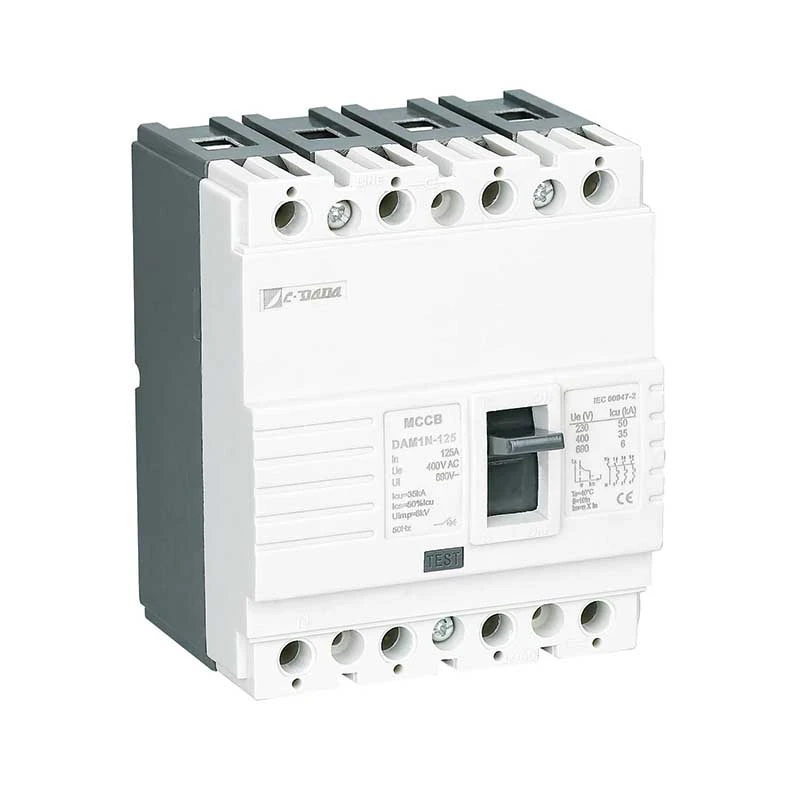

| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||

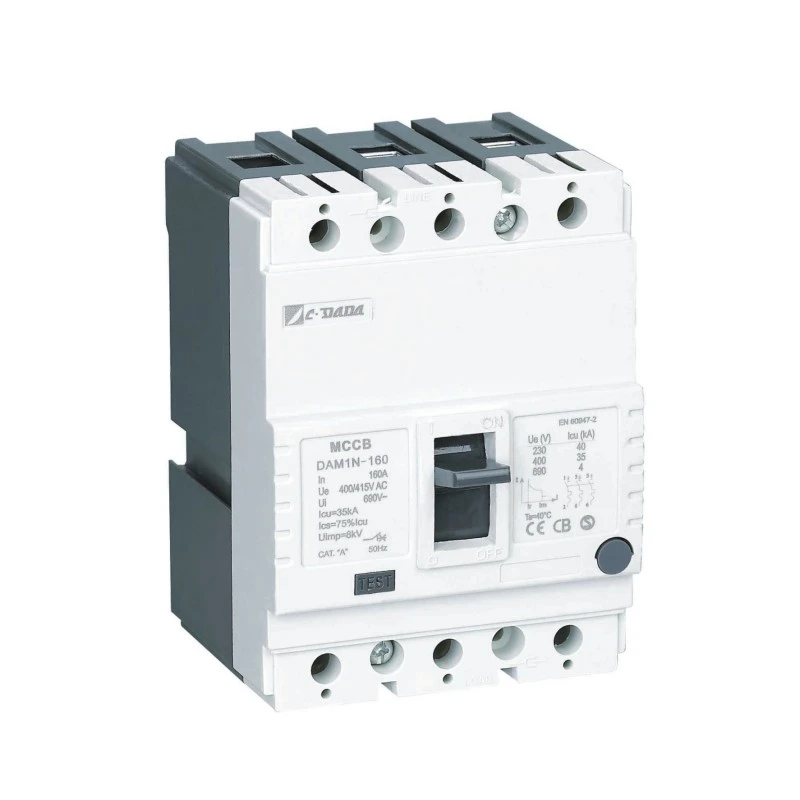

| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||

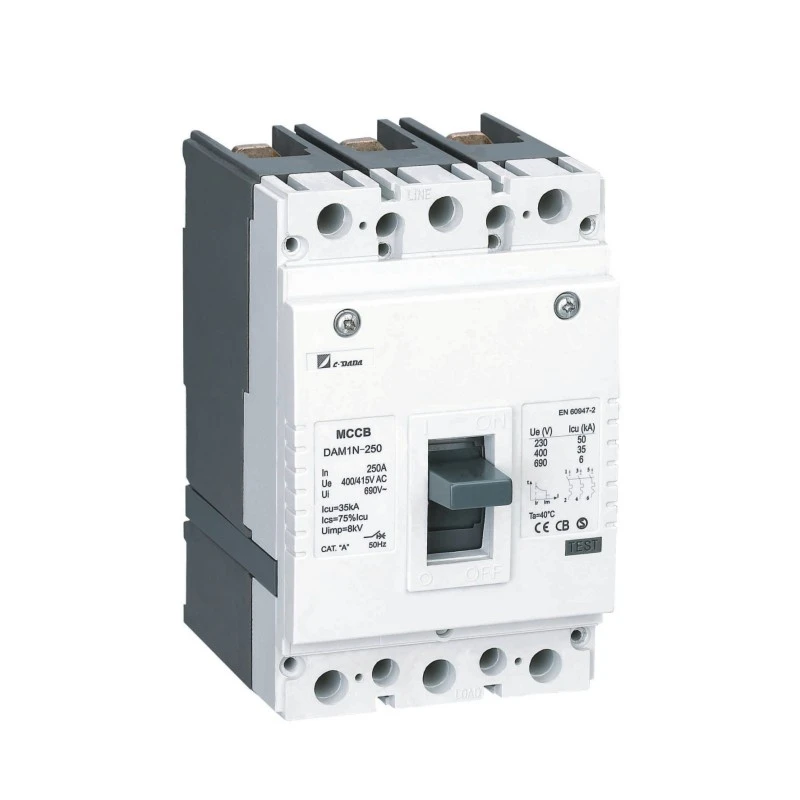

| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||

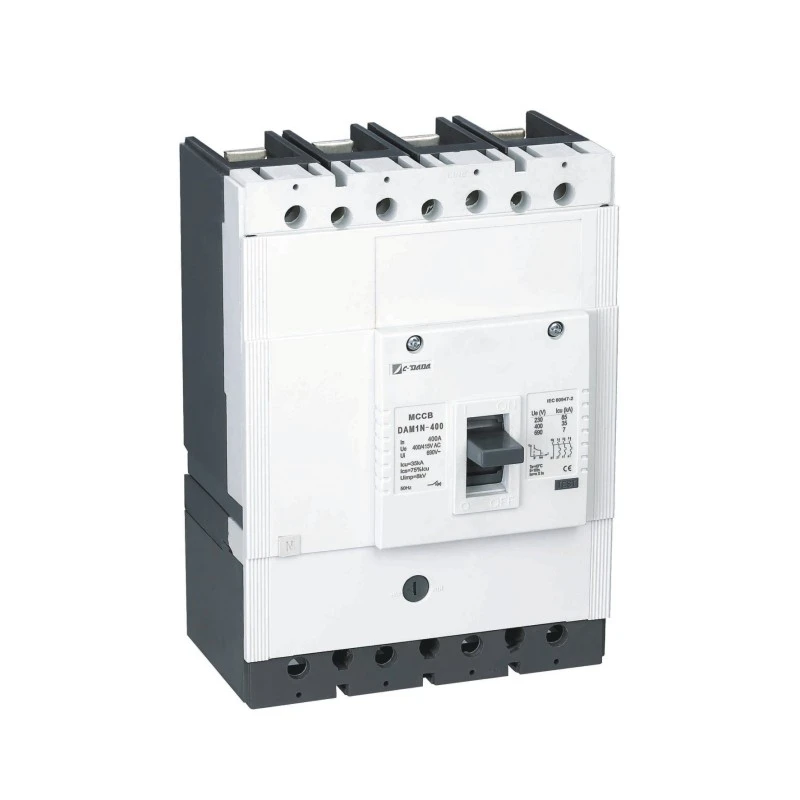

| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350)- 400 - 500 - 630A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700)- 800 -1000A | 750V | 400/415V | 3P / 4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu: O-t-CO test(O:Open maneuver,CO:Close-Open maneuver,t:Fiandrasana ela)
● Ics: O-t-CO-t-CO test(O:open maneuver,CO:Close-Open maneuver,t:Firetan'ny fiandrasana)
★ ON/I Toerana: Midika izany fa mihidy ny fifandraisana amin'ny mpanapaka. Amin'ity toerana ity, ny lever breaker dia eo amin'ny toerana ambony
★ Toerana TRIP: Izany dia manondro fa misokatra ny fiatoana noho ny tsy fahombiazana (over load na short circuit). Amin'ity tranga ity dia eo amin'ny toerana afovoany eo anelanelan'ny toerana ON sy OFF ny lever breaker. Mba hitondrana ny fiatoana, izay eo amin'ny toeran'ny dia, mankany amin'ny toerana ON; tosika midina midina araka ny asehon'ny famantarana OFF
Apetraka miaraka amin'ny feo "click" ny breaker. Aorian'izay dia sintony ny lever araka ny asehon'ny famantarana ON mba hanakatona ny breaker.
★ OFF/0 Position: Midika izany fa misokatra ny fifandraisana amin'ny mpanapaka. Amin'izany fomba izany, ny lever breaker dia eo amin'ny toerana ambany.
Ireo singa mifandraika amin'ny DAM1-125-MCCB
| Sokajy (EN 60947-2/IEC 60947-2) | fiaretana |
|
||||||
| MODELY | HAZO LAVA | Dielectric Property (V) | halavirana lonization (mm) | Total Cycles | Fiainana elektrika | Fiainana mekanika | faritra lehibe | Circuit auxiliary |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P / 4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P / 4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P / 4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Fitsipika miasa & Mekanisma fiarovana
★ Fiarovana mafana (Be loatra)
Ny bimetallic strip dia miondrika rehefa hafana amin'ny alàlan'ny onjam-peo maharitra (> courant voatokana). Ny hafainganam-pandehan'ny fiondrika dia mifanandrify amin'ny halehiben'izao fotoana izao — miantoka ny fianjeran'ny fotoana mifanohitra izay maka tahaka ny fitondran-tena mafana amin'ny tariby, misoroka ny fitsangatsanganana manelingelina mandritra ny fiarovana ny fitaovana.
★ Fiarovana andriamby (Chort Circuit)
Mandritra ny fihodinana fohy (ohatra, phase-to-phase na phase-to-ground), misy sahan'andriamby avo lenta dia misintona avy hatrany ny plunger solenoid, mamoaka ny mekanika latch ao anatin'ny milisegondra — manapaka ny rivo-doza alohan'ny hitrangan'ny fahasimban'ny hafanana.
Tombontsoa vokatra
★ Vatana sy fonony:
Fibre-glass polyester resin dia nampiasaina ho vatana sy fonon-tanana mifanaraka amin'ny fenitra EN 60512-20-2. Ity fitaovana ity, izay antsoina hoe BMC (Bulk Moulding Compound) ao amin'ny literatiora, dia aleony noho ny sanda elektrika sy mekanika avo lenta ary afaka manohitra ny mari-pana 160 ℃ tsy tapaka. Ny fitaovana BMC dia tsy mirehitra rehefa mifandray amin'ny tariby amin'ny mari-pana 960 ℃ mifanaraka amin'ny IEC 695-2-1
Bimetal: Bimetal dia akora misy fitambarana metaly takelaka roa miaraka amin'ny coefficient fanitarana samihafa manohitra ny hafanana. Manafana ny bimetal ny courant mandalo ao amin'ny mpanapaka. Noho ny fiantraikan'io hafanana io. ny bimetal dia miondrika mankany amin'ny takelaka tsy mivelatra. Koa satria mihamitombo ny hafanana rehefa mihamitombo ny courant mandalo amin'ny mpanapaka, dia mafana kokoa ny bimetal ary miforitra kokoa. Amin'izany fomba izany no mifehy ny mekanika fanokafana mba hanokafana ny mpanapaka.

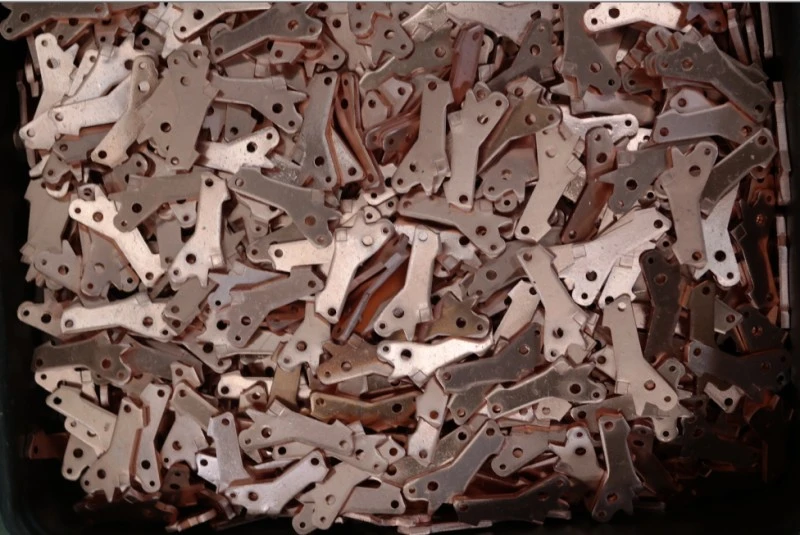

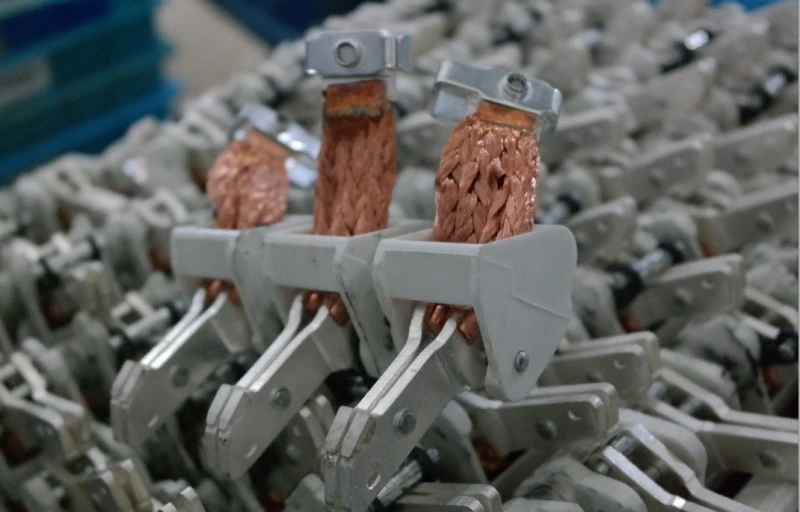

★ Fifandraisana:
Fifandraisana firaka dia tapa-kevitra ho an'ny breakers amin'ny alalan'ny fandinihana tapaka sy nitondra ny soatoavina ankehitriny sy ny fanorenana Matetika ny volafotsy, graphite, nikela, wolfram firaka fifandraisana dia ampiasaina amin'ny breakers Contacts, izay vita amin'ny volafotsy-graphite alloys amin'ny rafitra smoothers, dia ampiasaina amin'ny raikitra (ambany) fifandraisana, volafotsy wolfram fifandraisana, izay sarotra kokoa, dia ampiasaina amin'ny mihetsika (ambony) fifandraisana. Ny rafitra swaged dia azo antoka amin'ny fifandraisana mihetsika. Amin'izany fomba izany, ny fifandraisana swaged sy mafy dia manana toerana eo amin'ny fifandraisana raikitra malefaka isaky ny fanokafana-fanakatonana.
Amin'izany fomba izany, azo antoka ny fanoherana ambany indrindra. Ny fifandraisana mihetsika dia tokony hikasika tsara ny fifandraisana raikitra mba hananana fanoherana ambany. Na izany aza, ny hery fanerena amin'ny fifandraisana be loatra dia miteraka fahasimban'ny fifandraisana ao anatin'ny fotoana fohy kokoa noho ny mahazatra.Ny firaka amin'ny fifandraisana dia tena zava-dehibe amin'ny fanokafana ara-pahasalamana.
★ Sela Mpamono Arc (Separator):
Separators dia ampiasaina hamongorana ny arc izay miforona mandritra ny fiasan'ny breaker miasa eo ambanin'ny angovo. Raha misaraka amin'ny fifandraisana raikitra ny fifandraisana mihetsika, dia mitohy mikoriana eo anelanelan'ny fifandraisana mandritra ny fotoana kelikely ny courant ary izany no antsoina hoe arc. Tokony ho lany tamingana ao anatin'ny fotoana fohy ity arc ity
★ Famongorana ny Arc:
Ny Arc dia atosiky ny separator noho ny sahan'andriamby miforona manodidina ny arc. Amin'izany fomba izany, ny arc dia miitatra ary lasa manify ary tapaka eo anelanelan'ny takelaka fisarahana (sary-5). Noho ny toetran'ny fitaovana ampiasaina amin'ny rindrin'ny separators, misy entona mivoaka noho ny hafanana avo vokatry ny arc. Ity entona ity dia misy fiantraikany lehibe amin'ny famongorana ny arc.
Fampiharana
CDADA DAM1 Fixed Type Moulded Case Circuit Breaker (MCCB) dia azo itokisana amin'ny fotodrafitrasa manan-danja:
★ Indostrialy: Fikosoham-bary, sehatra solika sy entona, orinasa simika
★ Fitsaboana ara-pahasalamana: biraon'ny hôpitaly lehibe sy fizarana fizarana
★ Fitaterana: Fampandrenesana fiarandalamby, rafitra entana entin'ny seranam-piaramanidina
★ Ara-barotra: Tranoben'ny tranobe, ivon-toeram-baovao, toeram-pivarotana, foibe fivoriambe
★ Toeram-bahoaka: Teatra, kianja, tranom-panjakana
Fametrahana sy fikojakojana tombony
★ Fampidirana mora:
Ny kitapo mahazatra dia misy busbars, sakana amin'ny dingana ary fitaovana

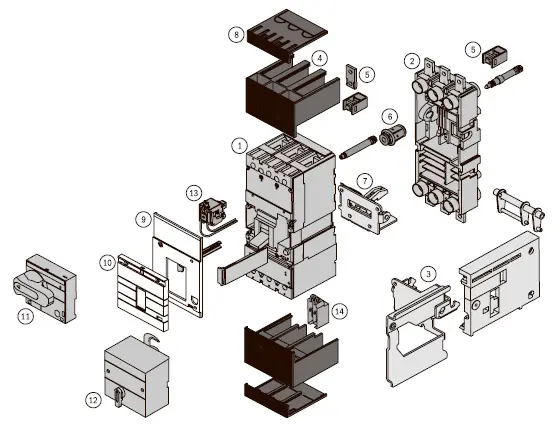

Kojakoja azo atao: fifandraisana fanairana, famoahana shunt/undervoltage, fomba fiasa elektrika

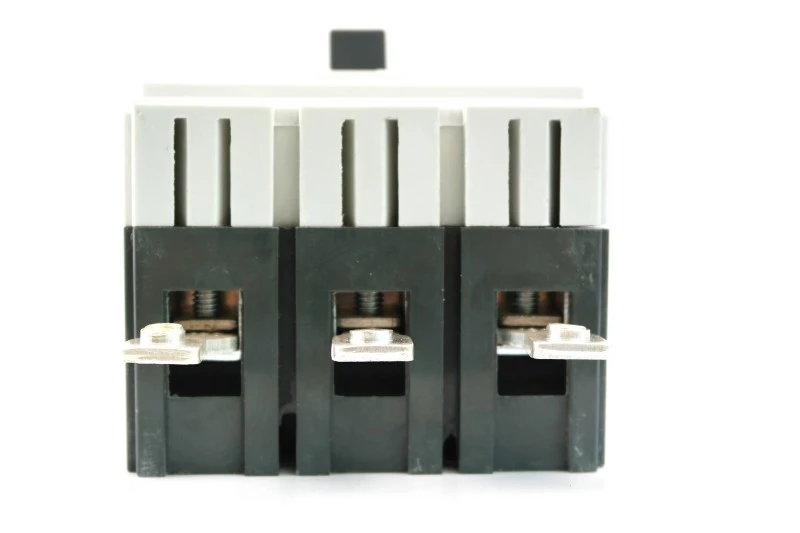

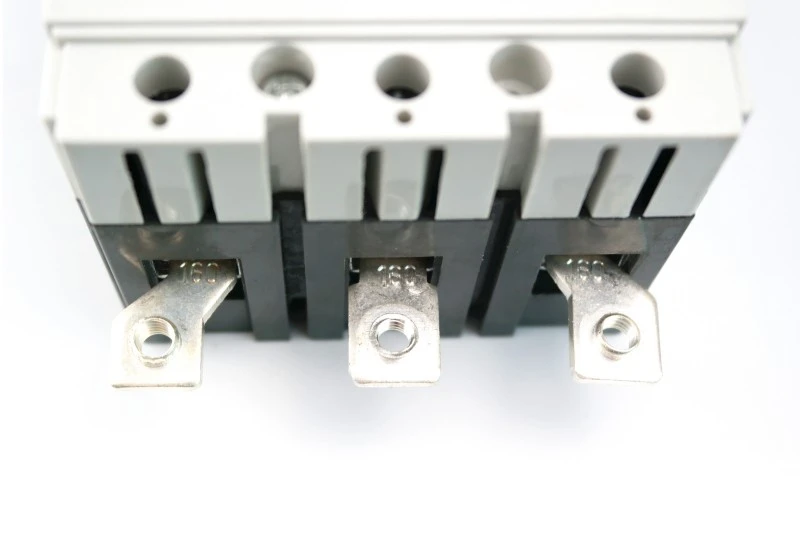

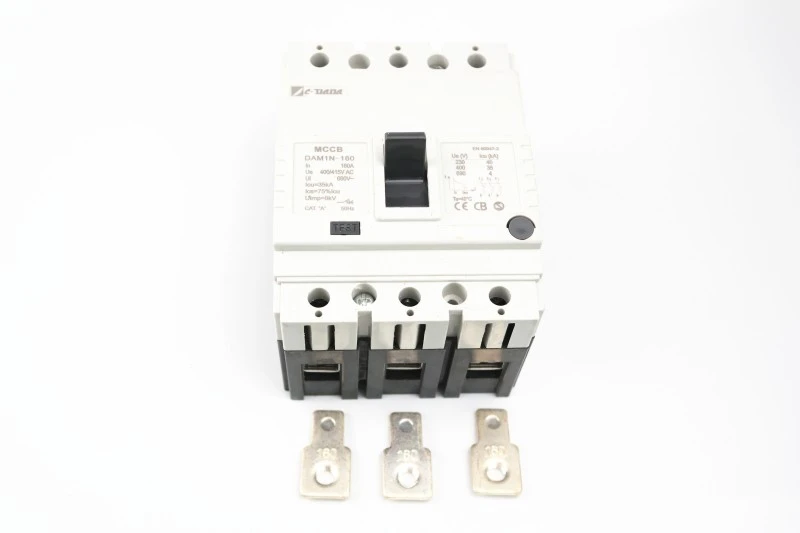

1) Mifandray amin'ny alàlan'ny busbar miitatra (sary 1)

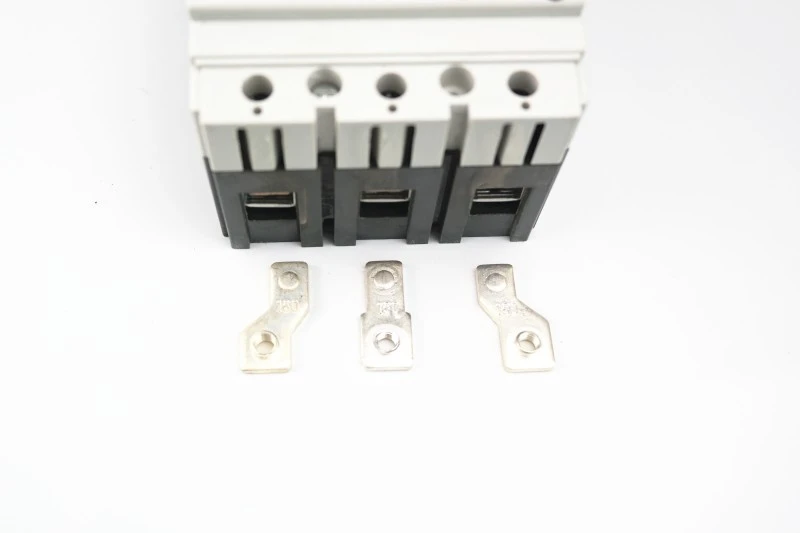

2) Mifandraisa amin'ny terminal spreader (sary 2)

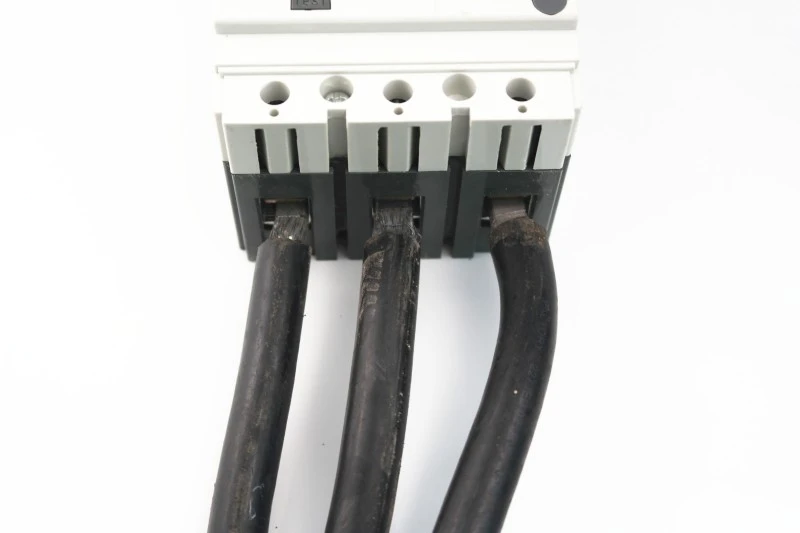

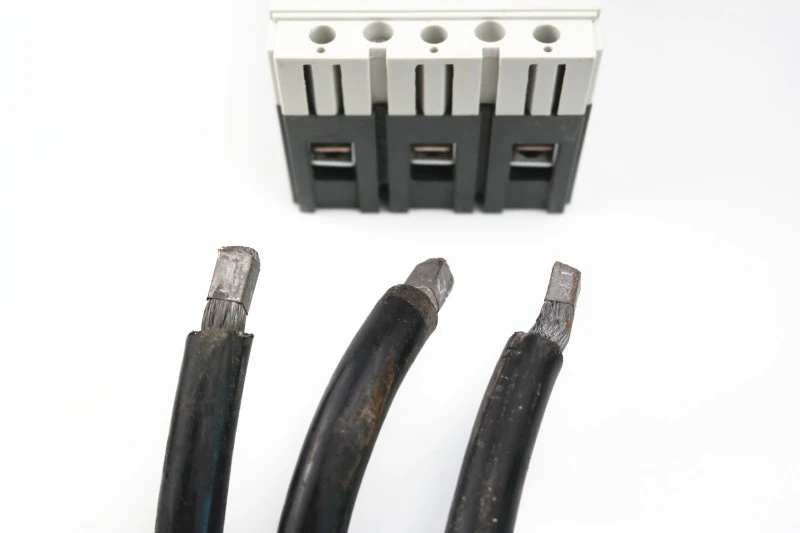

3) Ampifandraiso amin'ny tariby mivantana (sary 3) tsy misy fampiasana tariby.

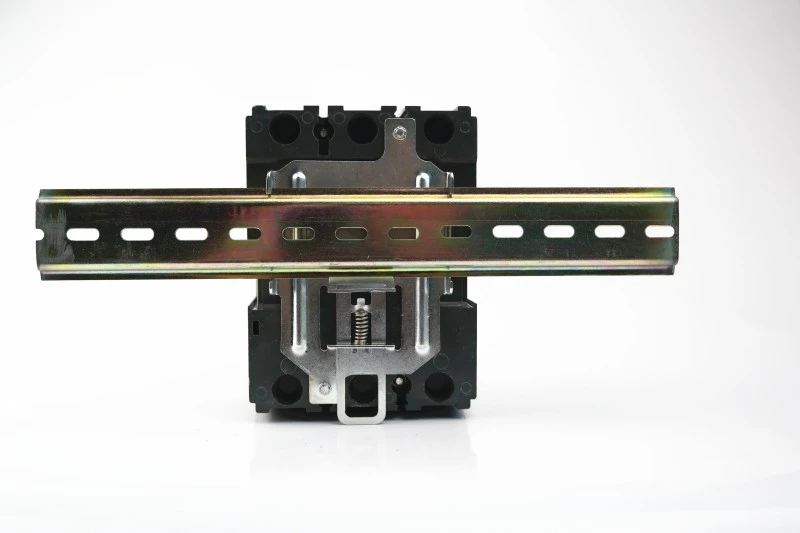

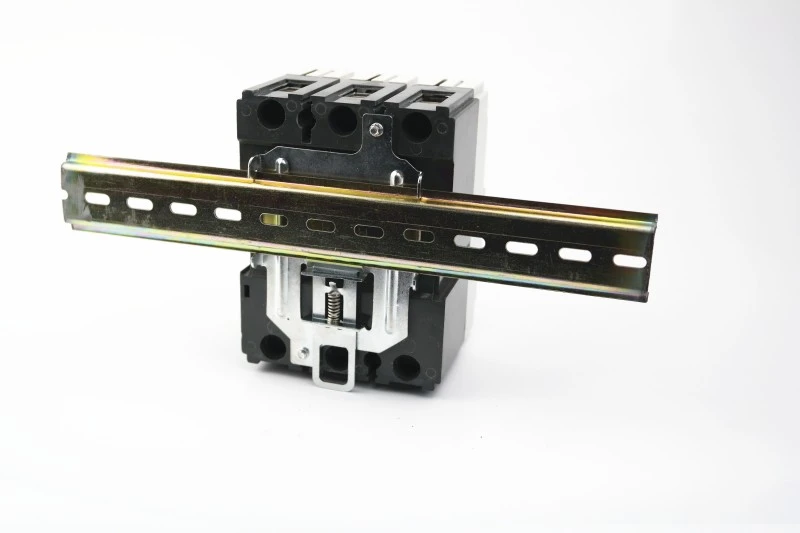

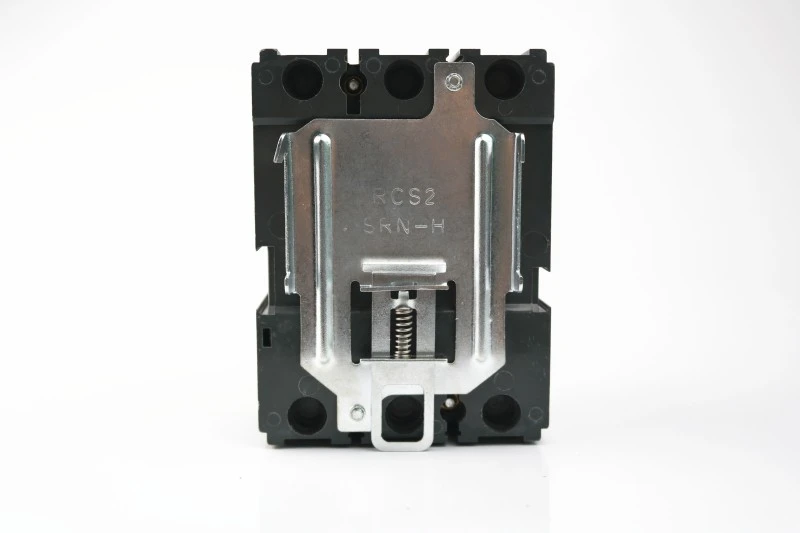

Miaraka amin'ny fanampian'ny clamp manokana 125 sy 160 dia azo apetraka amin'ny DIN-rail.

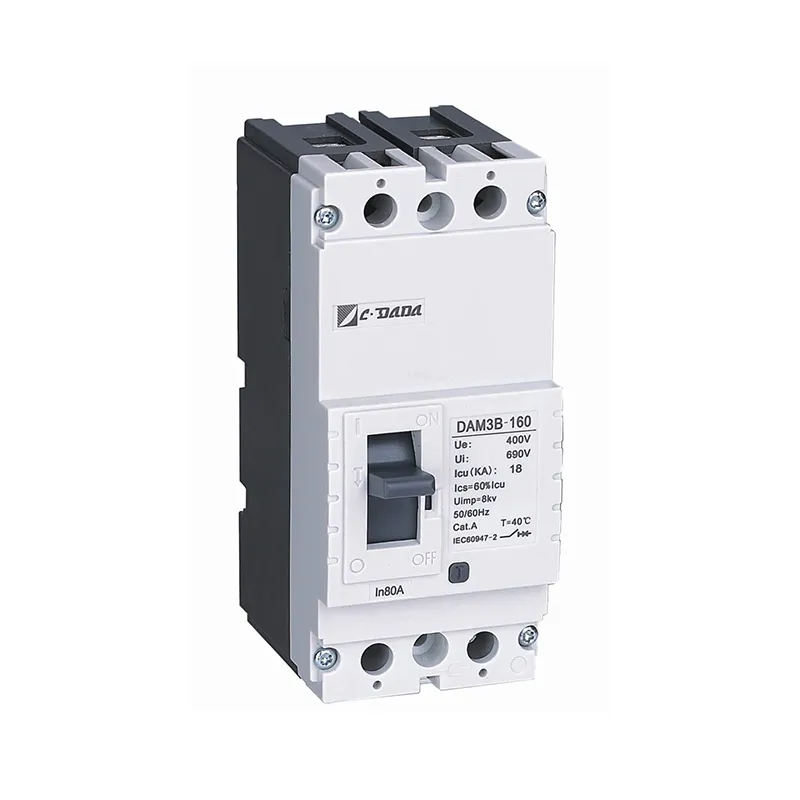

Breaker misy clamp
clamp amin'ny DIN rail
clamp amin'ny DIN rail
★ Famolavolana mitsitsy habakabaka:
10-20% maivana kokoa sy malefaka kokoa noho ny an-trano hafa
Mamela habe kely kokoa → ambany kokoa ny fitaovana sy ny saran'ny fandefasana
★ Famerenana amin'ny mpampiasa:
Ny famantarana TRIP mazava dia manakana ny fanakatonana an-jambany
Ny "tsindrio" azo henoina dia manamafy ny firotsahana mekanika mety
★ Vonona ho avy:
Manohana ny plug-in sy draw-out kits (ho an'ny modely voafantina)
Mifanaraka amin'ny fanampim-panaraha-maso marani-tsaina
Nahoana no misafidy CDADA?

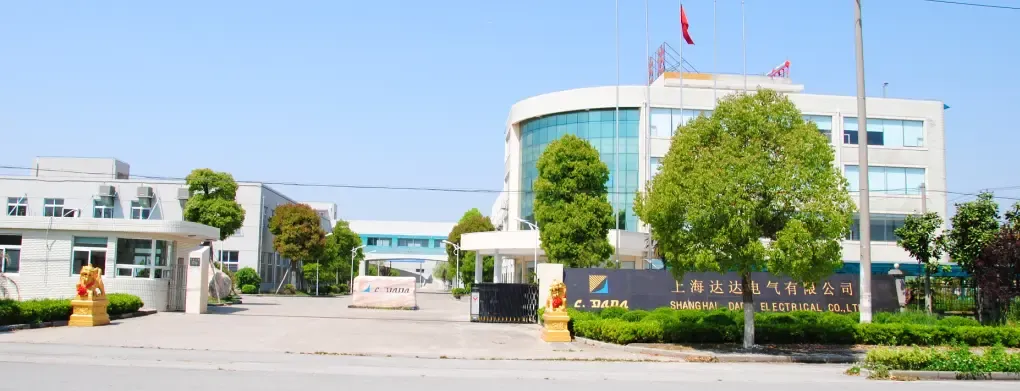

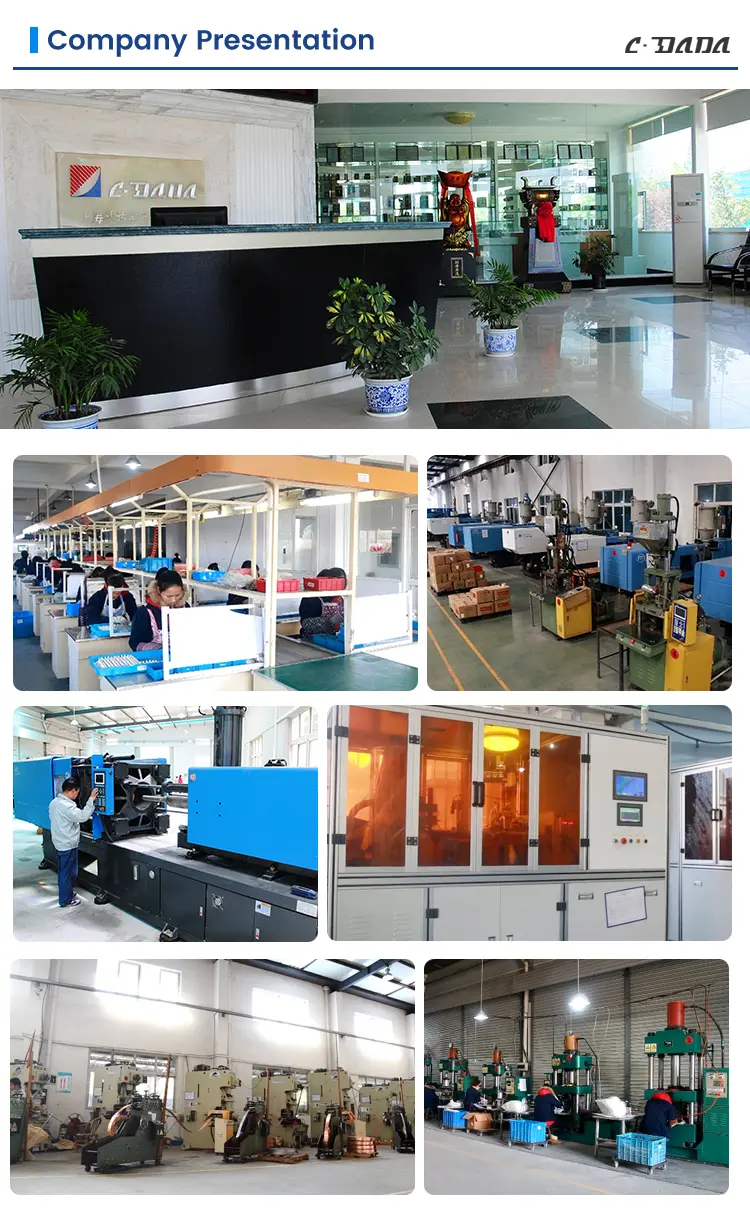

1. Isika no mpamokatra lehibe nandritra ny 42+ taona. Ny orinasa naorina tamin'ny 1983, mivoatra haingana be nandritra ny 40 taona.
2. Ny Vondrona, ahitana orinasa 3, dia manana velaran-tany 52.400m² ary mampiasa mpiasa 500 mahery. Nampiasa vola efa ho folo tapitrisa yuan izahay mba hanitarana ny asantsika sy hanatsarana ny atrikasa.
3. Orinasa nohamarinin'ny INTERTEK, DEKRA & GMC
4. Baoritra mahery vaika, fiarovana pallet, tsara ho an'ny fitaterana fanondranana lavitra
Fanontaniana matetika (FAQ)
Q1: Afaka apetraka amin'ny lalamby DIN ve ny DAM1 Fixed Type Molded Case Circuit Breaker?
A1: Eny-modely 125A sy 160A azo apetraka amin'ny DIN lalamby mampiasa ny safidy manokana clamp. Ny naoty ambony kokoa dia apetraka amin'ny tontonana ihany.
Q2: Inona no mari-pankasitrahana ananan'ny andiany DAM1?
A2: Nohamarinina tamin'ny CE, CB, ASTA, KEMA, SEMKO, ary RoHS izany, miantoka ny fanarahan-dalàna any amin'ny EU, Afovoany Atsinanana, Azia Atsimo Atsinanana, ary any aoriana.
F3: Ahoana no fomba hamerenako ny mpanapaka aorian'ny dia?
A3: Voalohany, atsofohy amin'ny OFF tanteraka ny lever (ho henonao ny tsindry), ary atsipazo ho ON. Aza manery azy mivantana avy amin'ny TRIP mankany ON.
Q4: Mifanaraka ve ny fitaovana fanampiny?
A4: Eny - ny fifandraisana fanairana, ny fifandraisana fanampiny, ny famoahana shunt / undervoltage, ary ny mpandraharaha elektrika dia azo ampiana tsy misy disassembly.
Q5: Moa ve ny DAM1 mety amin'ny fanoloana ireo mpitaingina taloha?
A5: Tena. Ny dian-tongony kely dia mamela ny fanoloana mivantana ny MCCB lova amin'ny ankamaroan'ny tontonana — mitahiry fotoana sy fandaniana fanavaozana.
