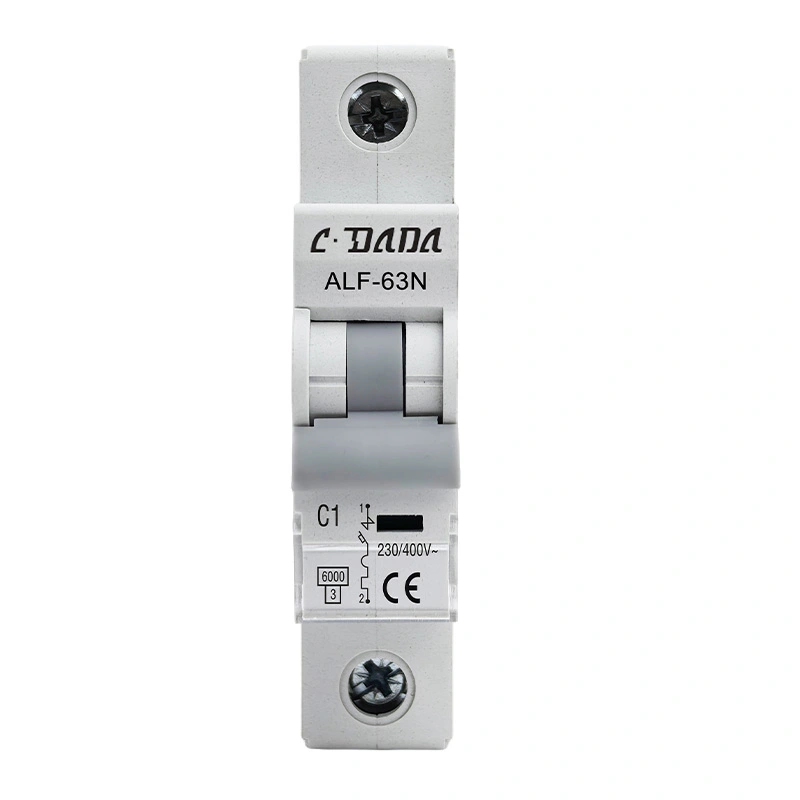

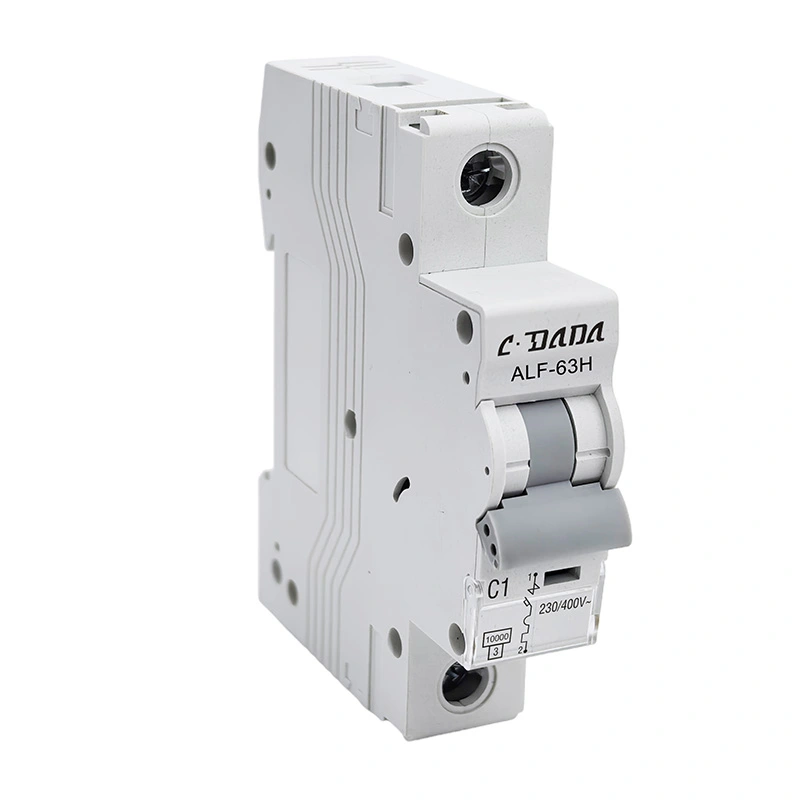

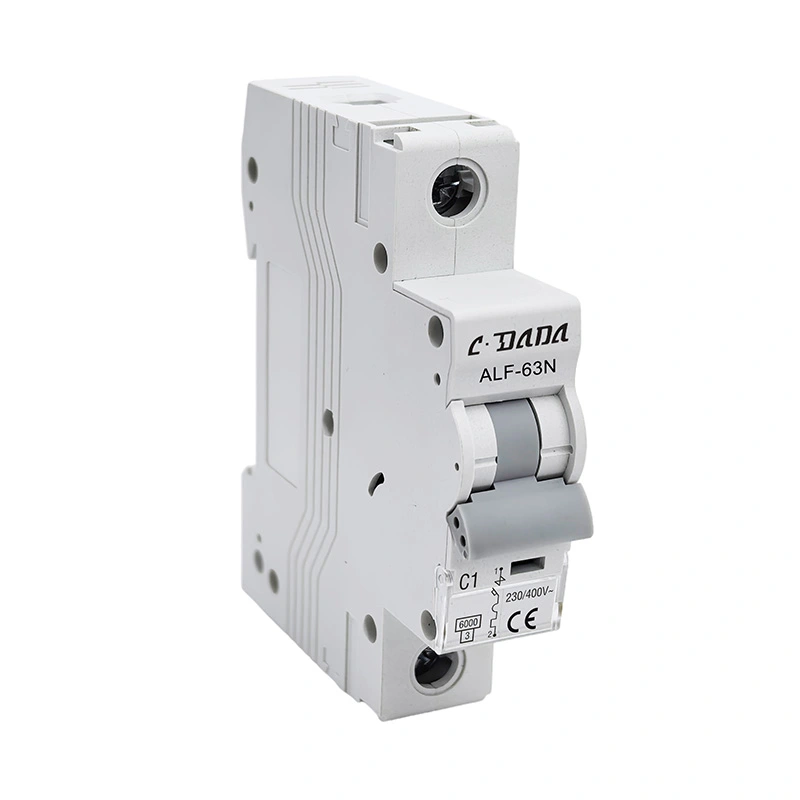

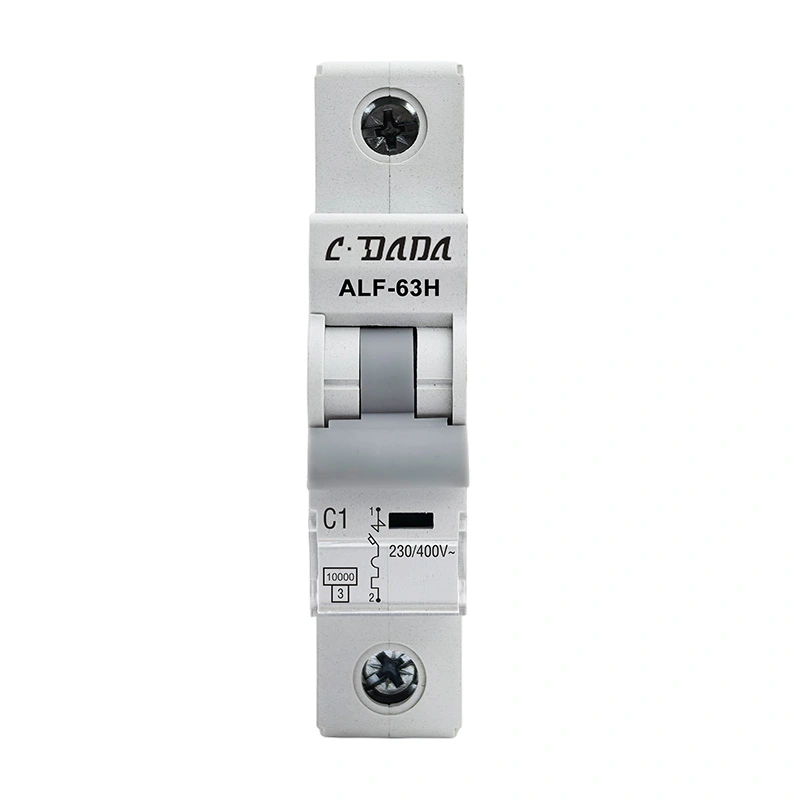

6KA 10kA Miniature Circuit Breaker

ALF-63N/H andian-dahatsoratra avo tapaka 6KA 10kA Miniature Circuit Breaker (MCB), mifanaraka amin'ny fenitra IEC60898, MCB dia manana ny toetra mampiavaka ny asa azo antoka, fiarovana tsara asa, fotoana fohy famoahana, ary avo fahatapahana fahafahana, kely boky ihany koa. Izany no be mpampiasa sy be loatra ny contactors, switchgear, ary fitaovana elektrika.

Mifandraisa amin'ny CDADA ary mifidiana anay ho mpanamboatra anao, afaka manolotra serivisy OEM / ODM izahay.

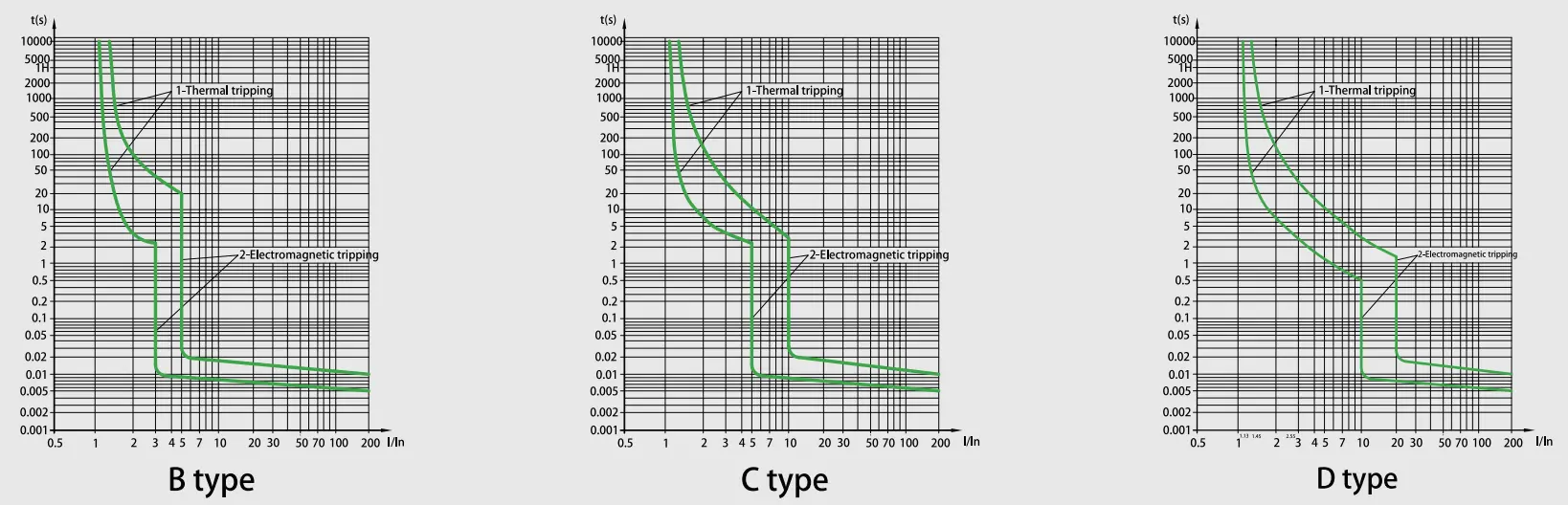

Curve toetra

Famaritana ara-teknika

ALF-63N/H Series 6KA 10kA Miniature Circuit Breaker
Malagasy	EN/IEC60898-1
Fahafahana manapaka (kA)	6,10
MIARO	Manohitra ny overload sy ny circuit fohy
Naoty ankehitriny (A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Volavolan'ny naoty (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Fihetseham-po naoty mahatohitra ny voly Uimp(kV)	4
Volavolan'ny insulation naoty Ui(V)	500
Energy limiting cass	3
Ambient mari-pana (℃)	-25~+40,Hamandoana max.95%.
Fepetra miasa mafana	1.13xln Tsy misy fitsangantsanganana ao anatin'ny adiny iray
	1.45xIn Tripping ao anatin'ny adiny iray
Miasa magnetika	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Isan'ny andry	1P,1P+N,2P,3P,3P+N ary 4P
Karazana dia	Famoahana mafana/magnetika
Ny fahafahan'ny terminal	16mm² malefaka na 25mm² henjana hatramin'ny 25A
	25mm²flexible na 35mm² mafy avy amin'ny 32A ka hatramin'ny 63A
Degree fiarovana	IP20
Fametrahana	Mipetraka amin'ny 35mm DIN rail
sakany	17.8mm isaky ny pole

Toetran'ny famotsorana ny fiatoana

TSIA	Naoty ankehitriny ny famoahana (A)	Fanjakana voalohany	Andrana amin'izao fotoana izao	Fotoana voafaritra	Vokatra ho azo	fanamarihana
1	1-63	fanjakana mangatsiaka	1.13In	t≤1h	Tsy mandeha
2	1-63	tamin'ny fitsapana teo aloha	1.45ln	t<1h	diany	Mametraka ny ankehitriny amin'ny sanda voafaritra tsy tapaka ao anatin'ny 5s
3	In≤32	fanjakana mangatsiaka	2.55 in	1s	diany
	In>32
4	1-63	fanjakana mangatsiaka	3In	t≤0.1s	Tsy mandeha	karazana B
			5In	t<0.1s	diany	karazana B
			5 in 10ln	t≤0.1s	Tsy mandeha	karazana C
			10 In	t<0.1s	diany	karazana C
			20ln	t≤0.1s	Tsy mandeha	D karazana
				t<0.1s	diany	D karazana

Endurance (Opérations)

Sokajy	Operation Cycles	Fampandehanana matetika	Naoty amin'izao fotoana izao
Ny fiaretana elektrika	4000	240/h	1-32
		120/h	40-63
Fiaretana mekanika	10000	240/h	1-63

Toetoetra

★ Fahaizana manapaka amin'ny alàlan'ny fihodinana fohy

Ny teknôlôjia fanaraha-maso arc mandroso dia mahatratra ny fahafahan'ny fahatapahana avo kokoa raha oharina amin'ny fenitry ny indostria, miantoka ny fiarovana azo antoka ho an'ny rafitra elektrika indostrialy ao anatin'ny toe-javatra tsy mety.

★ Fifandraisana fifandraisana amin'ny fomba roa

Ny famolavolana terminal hybrid mitambatra dia manohana ny docking busbar henjana sy ny fametahana tariby malefaka, mamela ny fampifanarahana tsy misy fitaovana amin'ny toe-javatra fametrahana isan-karazany ary mampihena ny fotoana fandefasana 40%.

★ Mekanisma fitahirizana angovo ho amin'ny faharetana

Rafitra fiasana manampy amin'ny lohataona miaraka amin'ny faharetan'ny tsingerina mekanika 10,000, manasongadina ny teknolojia fanonerana akanjo

★ Fampidirana Composite Advanced

miaraka amin'ny toetra mahatanty laza, mahatohitra hafanana, ary manaporofo impulse dia nampidirina efitrano famonoana arc ho an'ny hetsika misy hadisoana.

★ Topologie mametra amin'izao fotoana izao

Mampihena 65-80% ny onjan'ny fahadisoam-panantenana amin'ny alàlan'ny famotehana angovo marani-tsaina, ahafahana manatsara ny fanondroana ny fitaovana any ambany miaraka amin'ny mety hampihenana ny vidin'ny rafitra amin'ny 30%.

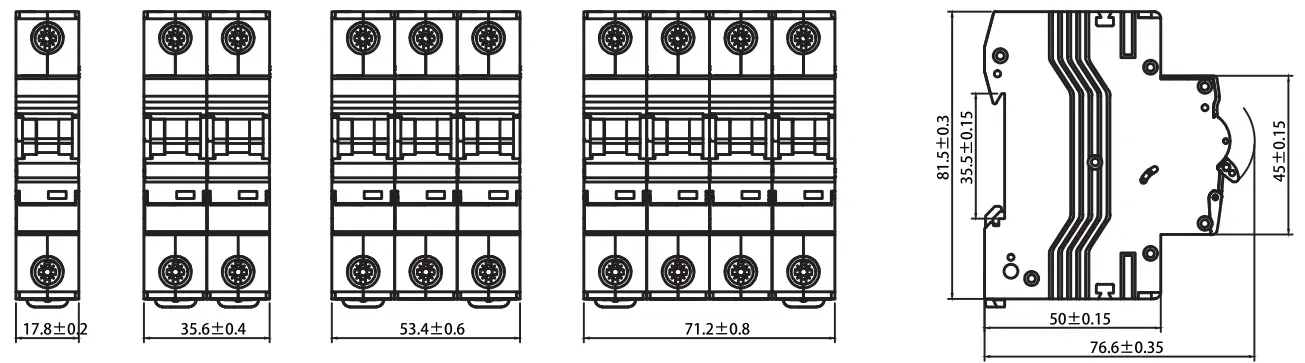

Ny refin'ny drafitra

Fampiharana Scenarios

★ Toeram-ponenana: Vondron'ny mpanjifa sy tabilao fizarana ho an'ny fiarovana ny trano.

★ Industrial: Fiarovana ny contactors, switchgear, ary fitaovana elektrika mavesatra.

★ Varotra: Trano birao sy toeram-pivarotana mila fahatokisana avo lenta.

Fanaraha-maso kalitao & Fitsapana manara-penitra

★ Ny CDADA MCB tsirairay dia mandalo fitsapana henjana mba hahazoana antoka ny fanarahana ny IEC60898-1:

★ Test Thermal Tripping: voamarina amin'ny 1.13In (tsy mandeha) ary 1.45In (dia ao anatin'ny adiny 1).

★ Fitsapana fitsangantsanganana andriamby: Fitsapana famotsorana mazava ho an'ny toetra B, C, ary D.

★ fiaretana elektrônika: nosedraina tamin'ny tsingerin'ny fandidiana 4000.

★ fiaretana mekanika: voamarina nandritra ny cycles 10.000.

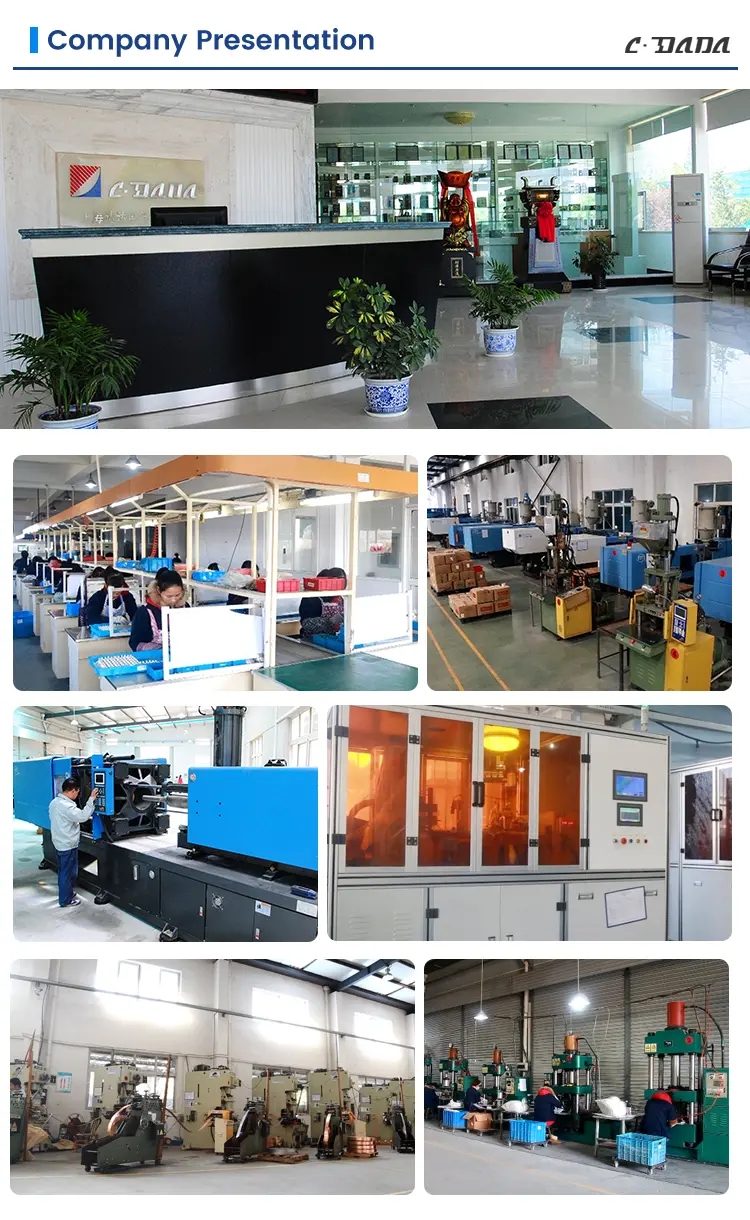

Herin'ny orinasa & fanohanana

Shanghai DADA Electric Co., Ltd. dia mpanamboatra malaza amin'ny tsipika famokarana mandroso sy ekipa injeniera matihanina. Manome:

★ Serivisy OEM/ODM namboarina ho an'ny marika manerantany.

★ Fitaovana fitiliana manara-penitra mba hiantohana ny fanaterana tsy misy kilema.

★ Fanohanana ny Logistika Maneran-tany: fonosana tsara indrindra ho an'ny fitaterana an-dranomasina sy an'habakabaka mba hahazoana antoka fa tonga amin'ny toe-javatra tonga lafatra ny vokatra.
