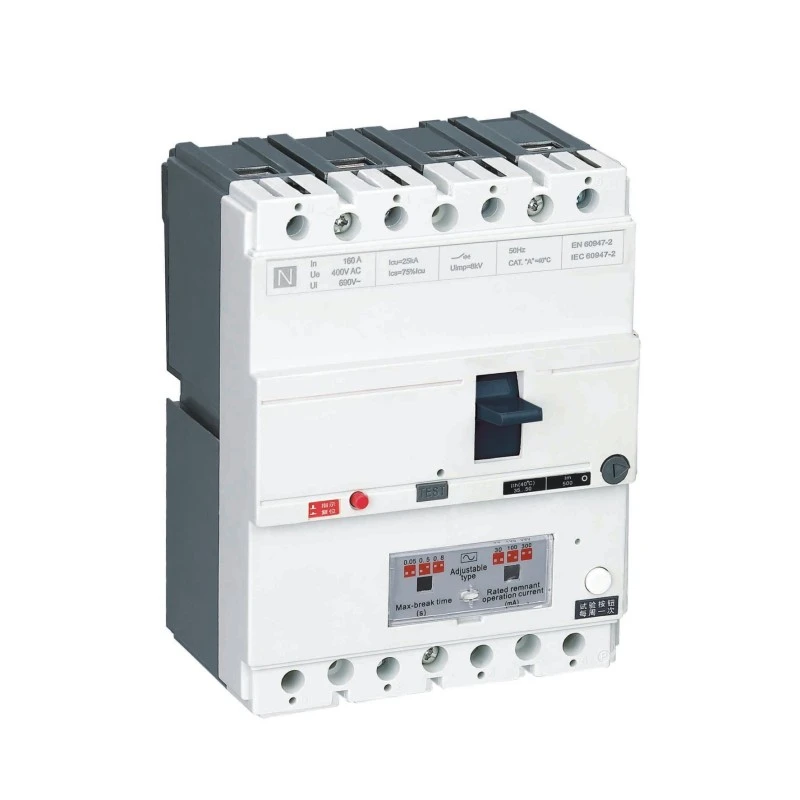

MCCB miaraka amin'ny fiarovana leakage

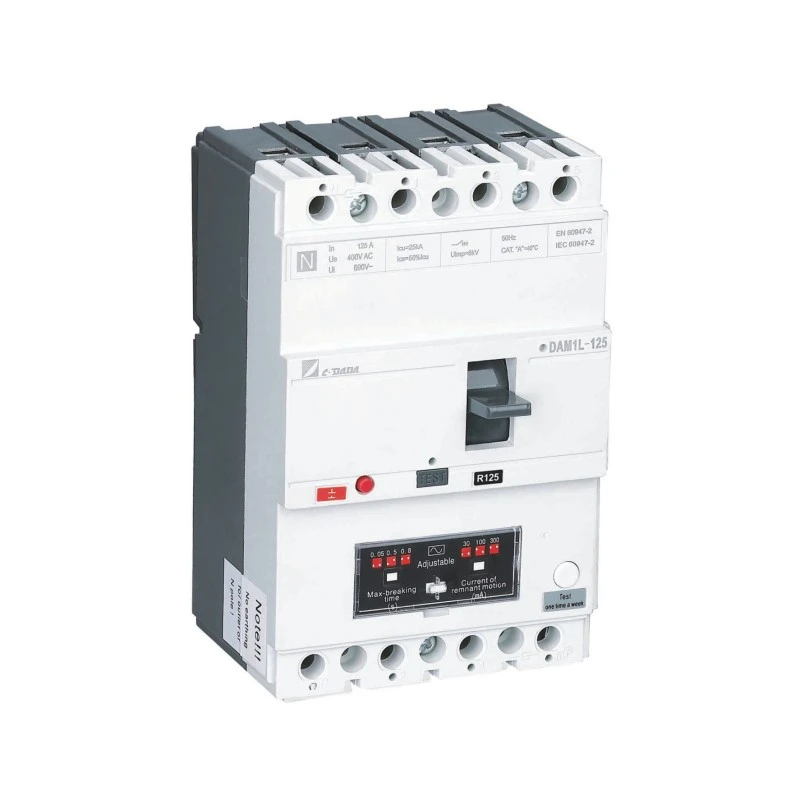

Ampitomboy ny fiarovana elektrônika mihoatra ny fiarovana be loatra sy ny fatorana fohy miaraka amin'ny CDADA DAM1L Series MCCB miaraka amin'ny Fiarovana Leakage, mpanelanelana amin'ny raharaha voavolavola mitambatra miaraka amin'ny fiasa sisa tavela (RCD/ELCB). Noforonin'ny mpanamboatra matihanina Shanghai DADA Electric CO., LTD amin'ny fenitra iraisam-pirenena, ity MCCB 4P leakage ity dia manambatra ny fitsinjarana herinaratra avo lenta amin'ny fitiliana ny fahadisoan'ny tany sy ny afo.

Nalaina avy amin'ny 10A ka hatramin'ny 500A amin'ny 400V / 415V, dia manome adjustable sisa miasa amin'izao fotoana izao (30mA–1000mA) sy ny fotoana fanemorana safidy — mamela ny fiarovana manokana ho an'ny fiarovana manokana (≤30mA) na ny afo fisorohana (100mA–500mA+). Miaraka amin'ny elektronika mandeha amin'ny dingana maro, dia mijanona ho miasa izy na dia tsy mahomby aza ny dingana iray na mihena ny voltase ho 50V, miantoka ny fahatokisana tsy manam-paharoa amin'ny fotodrafitrasa manan-danja toy ny tonelina, trano avo, toeram-pitaterana ary orinasa indostrialy.

Key Specifications

Modely: DAM1L Series – Earth Leakage MCCB (CBR-karazana MCCB)

Pole: 4P (manara-penitra; 3P azo alaina amin'ny fangatahana)

Rated Current (In): 10A - 500A

Volavolan'ny laharana: 400V / 415V AC, 50Hz

Insulation Voltage (Ui): 400V (≤160A), 690V (>250A)

Toerana ankehitriny sisa (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Adjustability: Fanitsiana an-toerana ny I△n sy ny fotoana dia (eo ho eo na tara)

Karazana fahafahana manapaka:

Karazana B: fototra (Inm <100A)

Karazana S: Standard

Karazana H: Tapaka avo (>160A)

Fanamarinana: CE, CB, SEMKO

Lafin-javatra fototra:

★ Circuit RCD mandeha amin'ny dingana maromaro → miasa hatramin'ny 50V

★ Ampisaraka ny fifandraisana lehibe & arcing

★ Boky andrana fanosehana

★ Toerana andriamby azo zahana (0.8–1.0×In)

★ Fahaizana manohitra ny fitsabahana EMI/RFI matanjaka

★ Fanampiana feno: shunt trip, contact auxiliary/alarm, handle rotary

Taratasy angon-drakitra ara-teknika

Tany-leakage Circuit Breakers (ELCB)

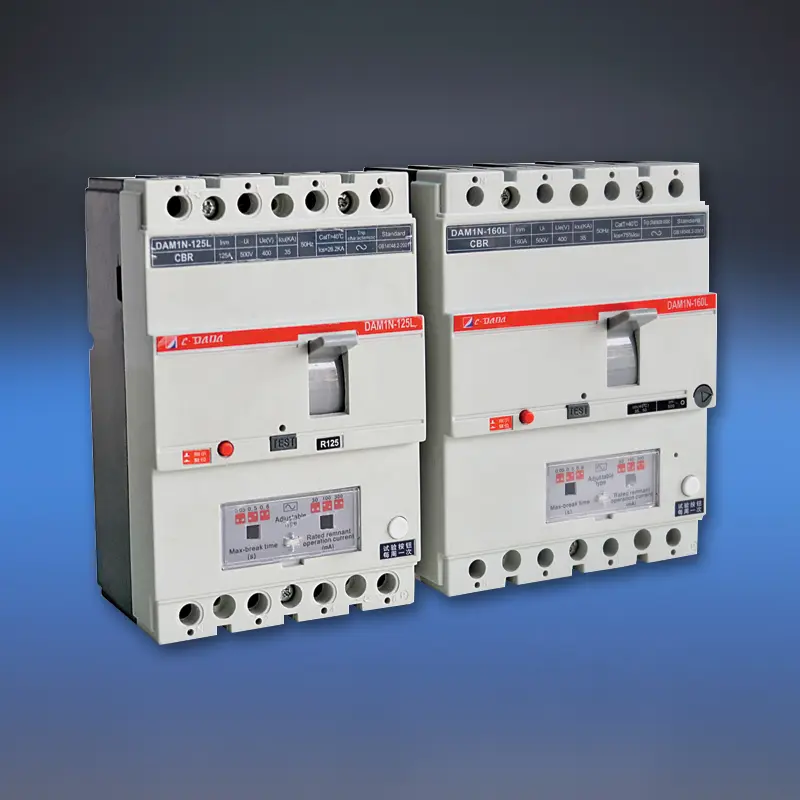

MODELY			DAM1-125L			DAM1-160L
Famaritana ny fahaiza-manao Code			B	N	S	B	N	S
Naoty ankehitriny ny haben'ny Frame- Inm (A)			125A			160A
Naoty amin'izao fotoana izao (40,50 na 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Isan'ny Pole			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(peak)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Fehezan'izao sisa tavela (mA)			100-300-500			100-300-500
Fahatarana ny fotoana (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielectric Property (V)			2500			3000
halavirana lonization (mm)			≤30/0			≤30/0
fiaretana	Total Cycles		8000			8000
	Fiainana elektrika		1000			1000
	Fiainana mekanika		7000			7000
Sokajy (EN 60947-2/IEC 60947-2)	faritra lehibe		A/0			A/0
	Circuit auxiliary		AC-15			AC-15
Under Voltage Release			√			√
Shunt Release			√			√
Fifandraisana fanampiny			√			√
Fifandraisana fanairana			√			√
Fifandraisana fanampiny sy fifandraisana fanairana			√			√
Mitantana Mekanisma Operation			√			√
Mekanisma fampandehanana elektrika			√			√
Fonon'ny terminal			√			√
Phase seperator			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
lanja	Dika raikitra 3P/4P		-			-
	Plug-in version 3P/4P		-			-
	Sariho ny kinova 3P/4P		-			-

Nahoana no misafidy CDADA MCCB miaraka amin'ny fiarovana ny leakage?

★ True Integrated Security

Tsy sahala amin'ny maody RCD fanampiny, ny DAM1L dia manana fiarovana amin'ny leakatra vita amin'ny orinasa - miantoka ny fandrindrana tonga lafatra ary manafoana ny olana mifanaraka.

★ Herin'ny Multi-Phase ho an'ny Circuit RCD

Tsy nahomby ny RCD voalohany raha very ny dingana iray. Ny famolavolan'ny CDADA dia mampiasa ny dingana rehetra hanamafisana ny elektrônika fiarovana, noho izany dia miasa foana izy na dia ao anatin'ny fahaverezan'ny dingana na ny tsy fahampian'ny herinaratra.

★ Tanjona fiarovana roa amin'ny fitaovana iray

◆ 30mA: Mahafeno ny fepetra takian'ny IEC momba ny fiarovana ny fahatairana manokana

◆ 100mA–1000mA: Misoroka ny afo manimba ny insulation amin'ny lesoka kely sy maharitra amin'ny tany

★ saha azo ampifanarahana amin'ny toe-javatra tena izy

Ny fahatsapan-tena tsara sy ny fanemorana ny fotoana mba hisorohana ny fanelingelenana amin'ny tontolo mando (ohatra, fanasan-damba, toeram-pambolena) ary mitazona fiarovana.

★ Toe-javatra azo itokisana amin'ny kilasy indostrialy

Ny fahafaha-manapaka avo lenta (karazana H), ny fisarahana arc matanjaka, ary ny fiarovana ny terminal IP20 + dia mahatonga azy io ho mety amin'ny sehatra ara-barotra sy indostrialy.

★ Fanaraha-maso maneran-tany, sanda eo an-toerana

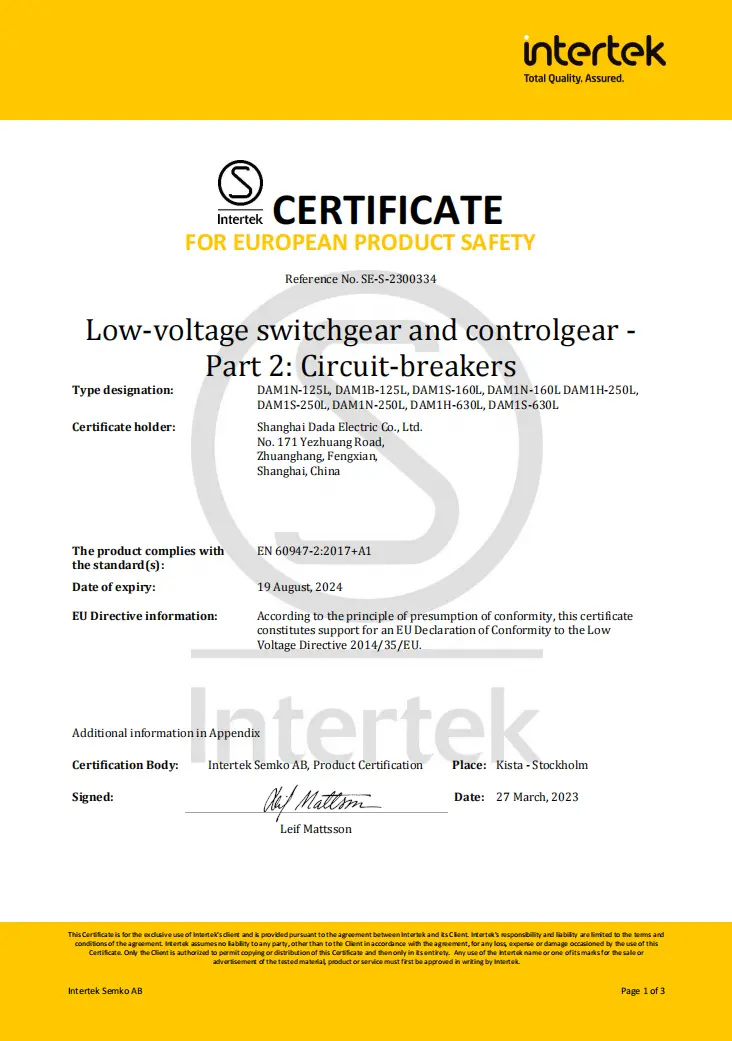

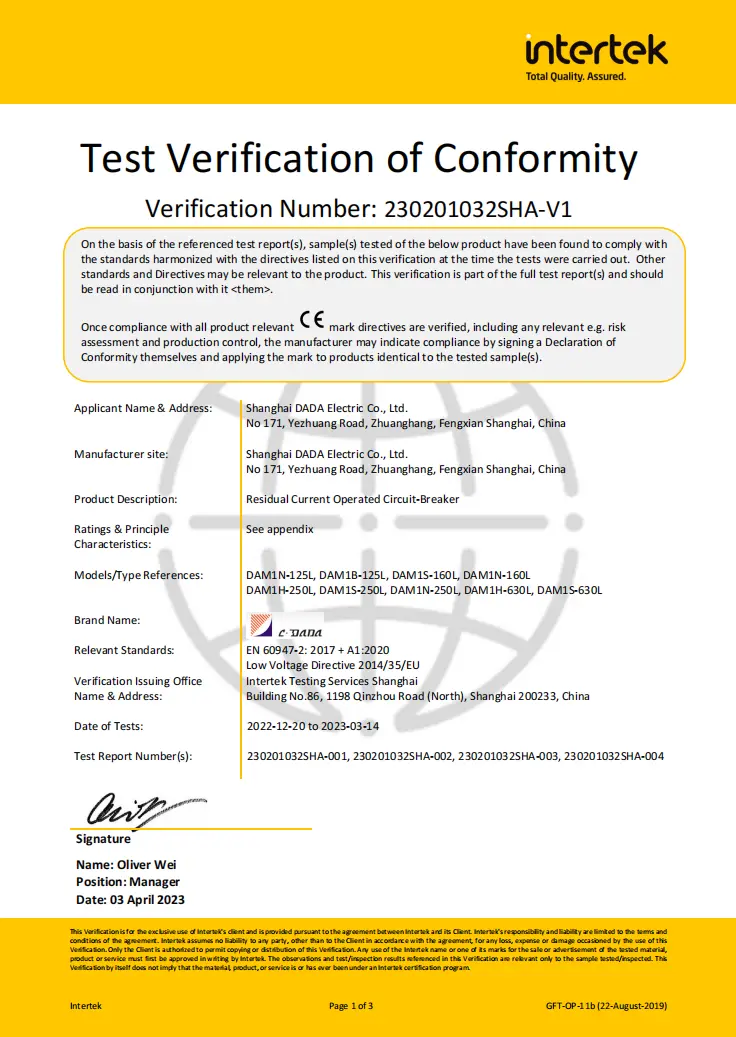

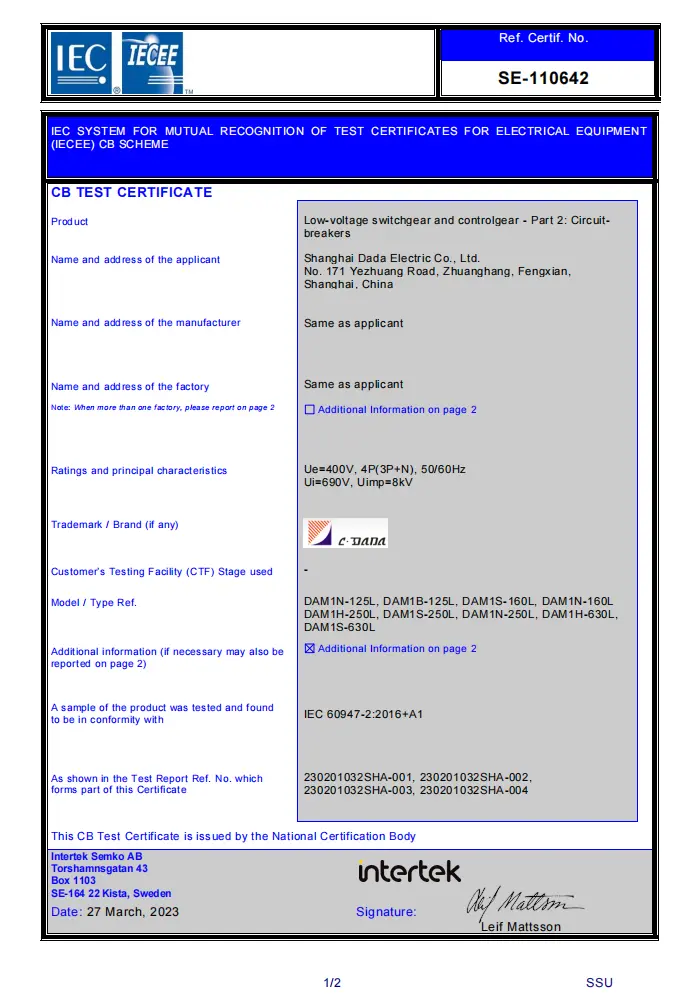

Voamarina ho an'i Eoropa (CE/CB), firenena Nordic (SEMKO)—mety ho an'ny tetikasa fanondranana—miaraka amin'ny vidiny mifaninana avy amin'ny mpanamboatra sinoa azo itokisana.

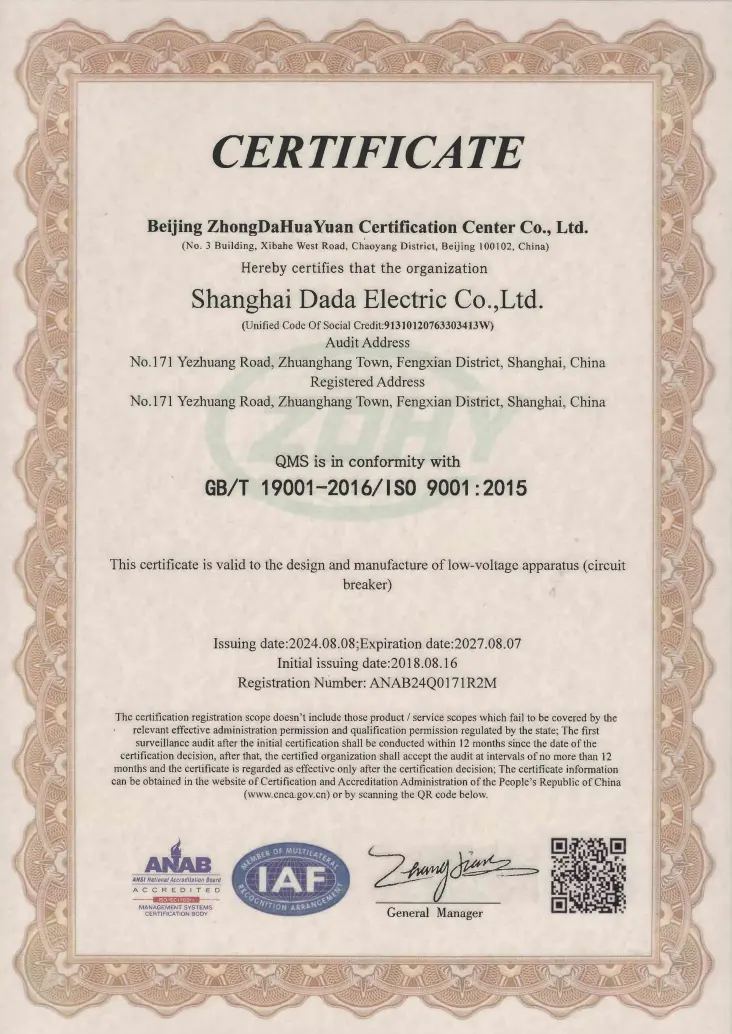

★ Ny trano famokarana dia voamarina eo ambanin'ny ISO9001: 2015 Quality Management System.

Fampiharana mahazatra

Toeram-ponenana avo lenta: Mampidi-bola lehibe na tontonana gorodona (300mA ho fampihenana ny loza ateraky ny afo)

Tonelina sy lalamby: fotodrafitrasa manan-danja mila fitiliana ny fivoahana tsy azo antoka

Hopitaly & Sekoly: Fiarovana 30mA amin'ny faritra mando (laboratoara, trano fidiovana)

Toeram-pambolena indostrialy: Mpanome motera miaraka amin'ny fanaraha-maso ny fahadisoana amin'ny tany

Toeram-panorenana: Fizarana herinaratra vonjimaika miaraka amin'ny fiarovana ny mpiasa

FAQ

Q1: Inona no maha samy hafa ny mahazatra MCCB sy ny MCCB amin'ny leakage fiarovana?

A1: Ny MCCB manara-penitra dia miaro amin'ny enta-mavesatra be loatra sy ny fihodinana fohy. Ny DAM1L dia manampy ny sisa tavela amin'izao fotoana izao (leakage tany) fitsirihana - mitsambikina rehefa mitete ny courant amin'ny tany (ohatra, amin'ny alalan'ny olona na insulation simba), misoroka ny herinaratra na afo.

F2: Afaka mampiasa RCD MCCB 100A ve aho ho fiarovana manokana?

A2: Raha atao amin'ny 30mA ihany. Ny laharana misy ankehitriny (100A) dia mamaritra ny fahafahan'ny entana; ny fametrahana sisa (I△n) dia mamaritra ny fiasan'ny fiarovana. Mba hiarovana ny taitra, I△n dia tsy maintsy ≤30mA, na inona na inona In.

Q3: Nahoana ny RCD circuit mila hery multi-dingana?

A3: Raha mandeha amin'ny dingana iray ihany, ny tsy fahombiazan'ny dingana tokana dia hanakana ny fiarovana ny leakage. Ny famolavolana multi-dingana an'ny CDADA dia miantoka fa ny RCD dia mijanona ho mavitrika na dia mandritra ny fatiantoka amin'ny dingana na ny voltase ambany (midina hatramin'ny 50V) - manan-danja amin'ny fitohizan'ny fiarovana.

Q4: Mety amin'ny rafitra TT na TN-S ve ny 4P leakage MCCB?

A4: Eny — natao ho an'ny rafitra TT, TN-S, ary IT. Ny famolavolana 4P dia manapaka ny dingana rehetra sy tsy miandany, tena ilaina ho an'ny rafitra TT izay tsy miandany amin'ny tany ambony.

Q5: Nahoana no misafidy CDADA noho ny fitambaran'ny RCD + MCCB modular?

A5: CDADA DAM1L dia manolotra:

● Dian-tongotra kely kokoa (fitaovana mitambatra vs. fitaovana roa)

● Fandrindrana azo antoka (tsy misy loza mety hitranga)

● Vidiny ambany sy fahasarotana tariby

● azo itokisana kokoa (vondrona tokana voaisy tombo-kase)

● Tsy azo atao ny manitsy eny an-toerana miaraka amin'ny RCD raikitra
