Karazam-elektronika novolavolaina Circuit Breaker

Ho an'ny rafitra herinaratra maoderina mitaky fahitsiana, faharanitan-tsaina ary azo itokisana, ny Electronic Type Molded Case Circuit Breaker avy amin'ny Shanghai DADA Electric CO., LTD. mametraka fenitra vaovao amin'ny fiarovana amin'ny voly ambany. Tsy sahala amin'ireo mpanapaka mafana-magnetika nentim-paharazana, ity MCCB manan-tsaina ity dia mampiasa singa elektronika mifototra amin'ny microprocessor mba hanaterana fiarovana amin'ny onjam-peo tena marina sy azo zahana — tsy mahatohitra ny fiovaovan'ny maripana manodidina.

Miaraka amin'ny filaharana azo amboarina avy amin'ny 40% ka hatramin'ny 100% In (thermal) ary 1.5 × ka hatramin'ny 12 × In (magnetika), dia manome flexibility tsy manam-paharoa ho an'ny fandrindrana sarotra ao amin'ny foibe data, orinasa indostrialy, hopitaly ary rafitra angovo azo havaozina. Nomena isa avy amin'ny 100A ka hatramin'ny 1600A amin'ny 400V/415V, dia manambatra ny endrika mirindra miaraka amin'ny fiasa mandroso — ary misy dia tsy azo antoka mivantana mandritra ny fahadisoana goavana, na dia tsy mahomby aza ny elektronika.

Key Specifications

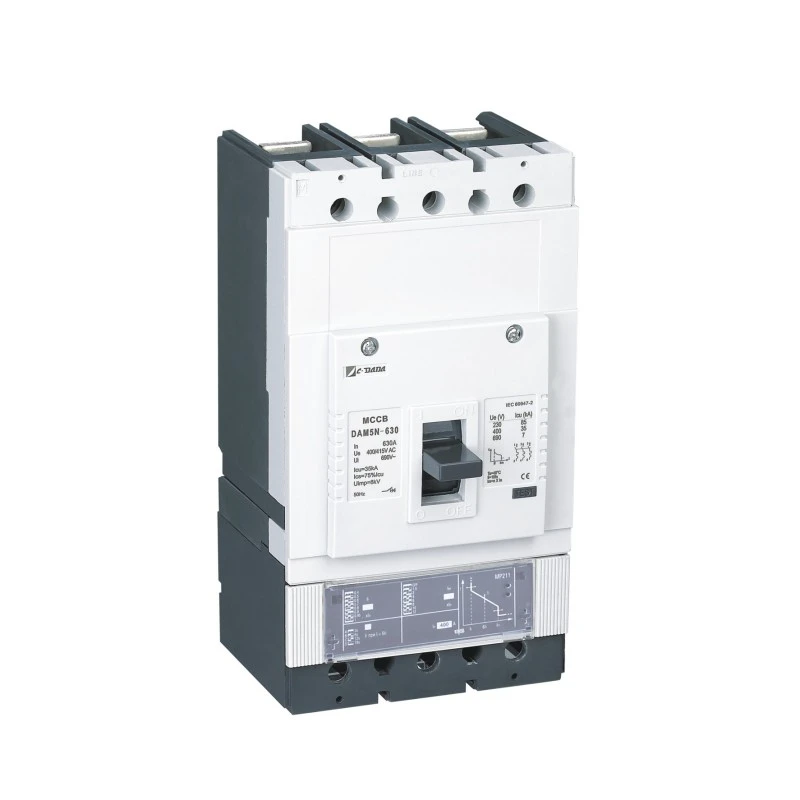

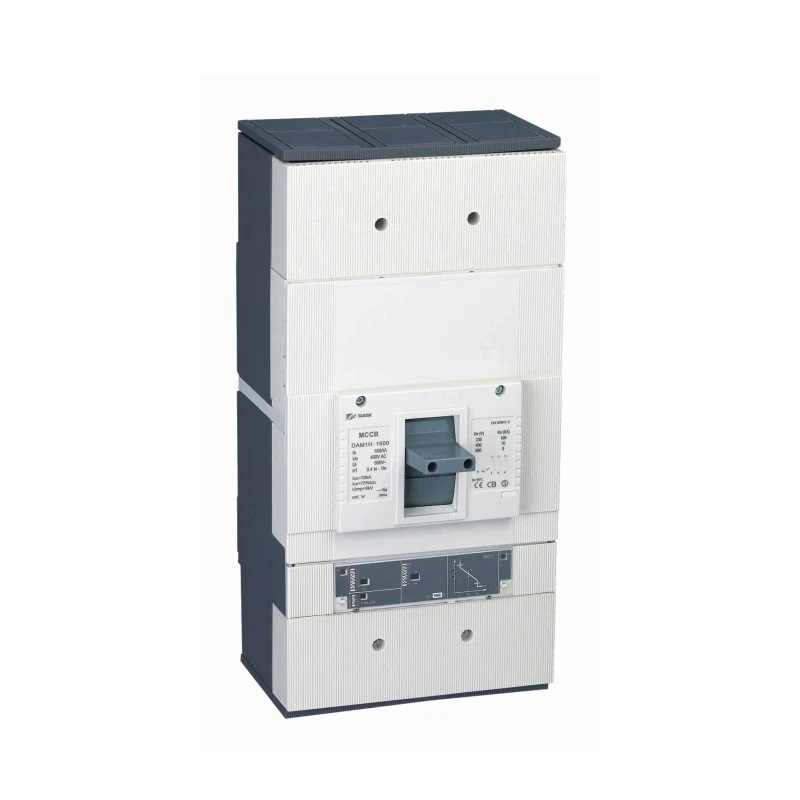

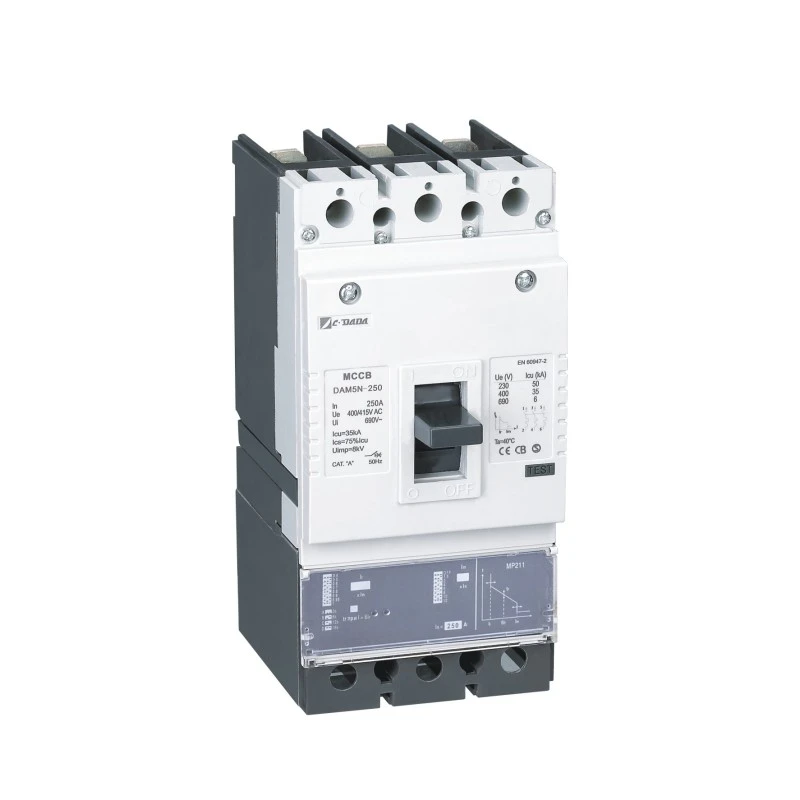

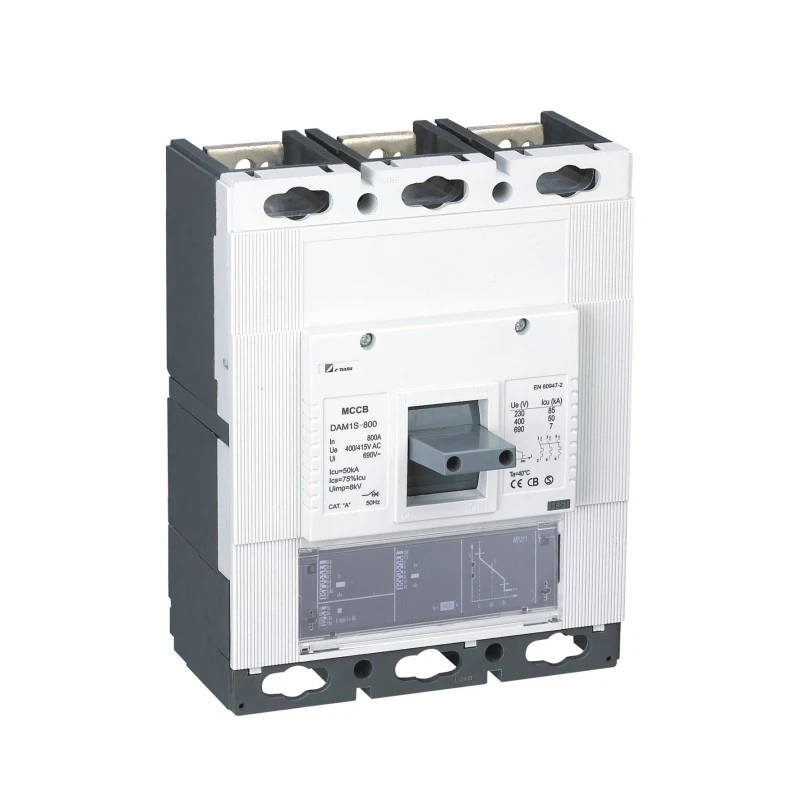

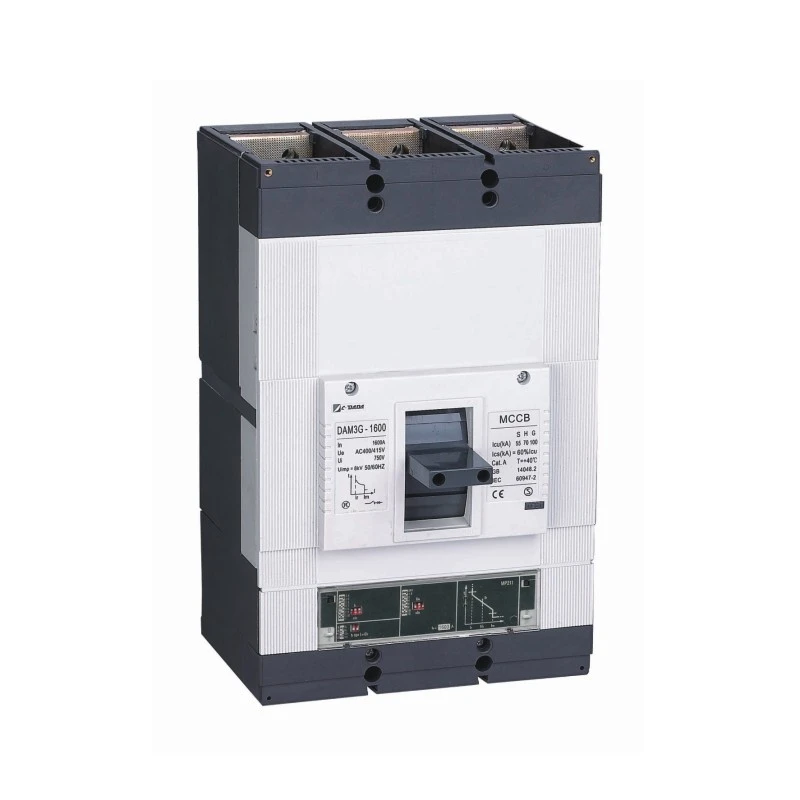

Modely: CDADA DAM2 / DE Series (Electronic Type Moulded Case Circuit Breaker)

Karazana: Electronic Moulded Case Circuit Breaker

Poles: 3P / 4P

Volamena nomena (Ue): 400V / 415V AC

Rated Current (In): 100A - 1600A

Trip Unit: Famoahana elektronika mifototra amin'ny microprocessor

Fanitsiana mafana (Ir): 40% - 100% amin'ny In

Fanitsiana andriamby (Im): 1.5× – 12× In

tombony

★ Sakatra midadasika: 100A hatramin'ny 1600A(AC)

★ refy kely

★ Toerana mafana azo zahana(40-100%)In.

★ Toerana andriamby azo zahana (1.5-12 fotoana) In.

★ Fanomezana bokotra tosika.

★ Misaraka ny fifandraisana lehibe sy ny arcing

★ fitaovana isan-karazany.

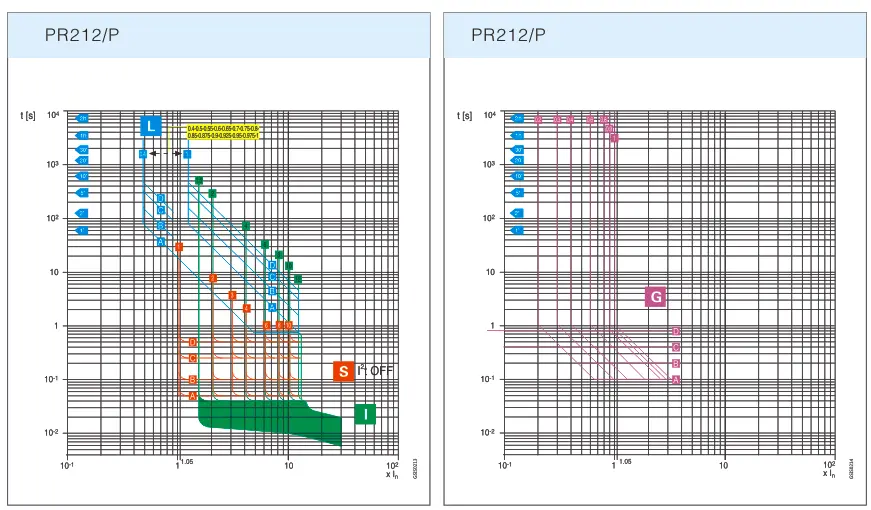

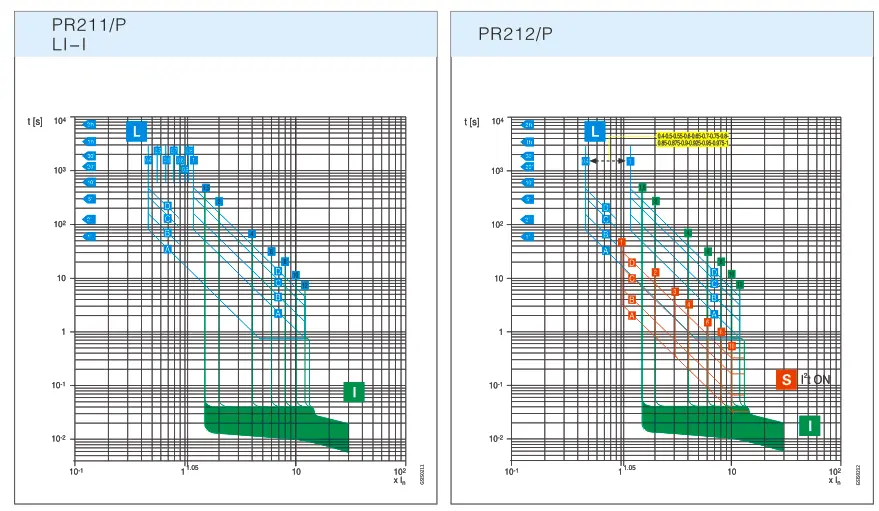

Curve toetra mampiavaka ny famoahana elektronika

Parameter elektrika

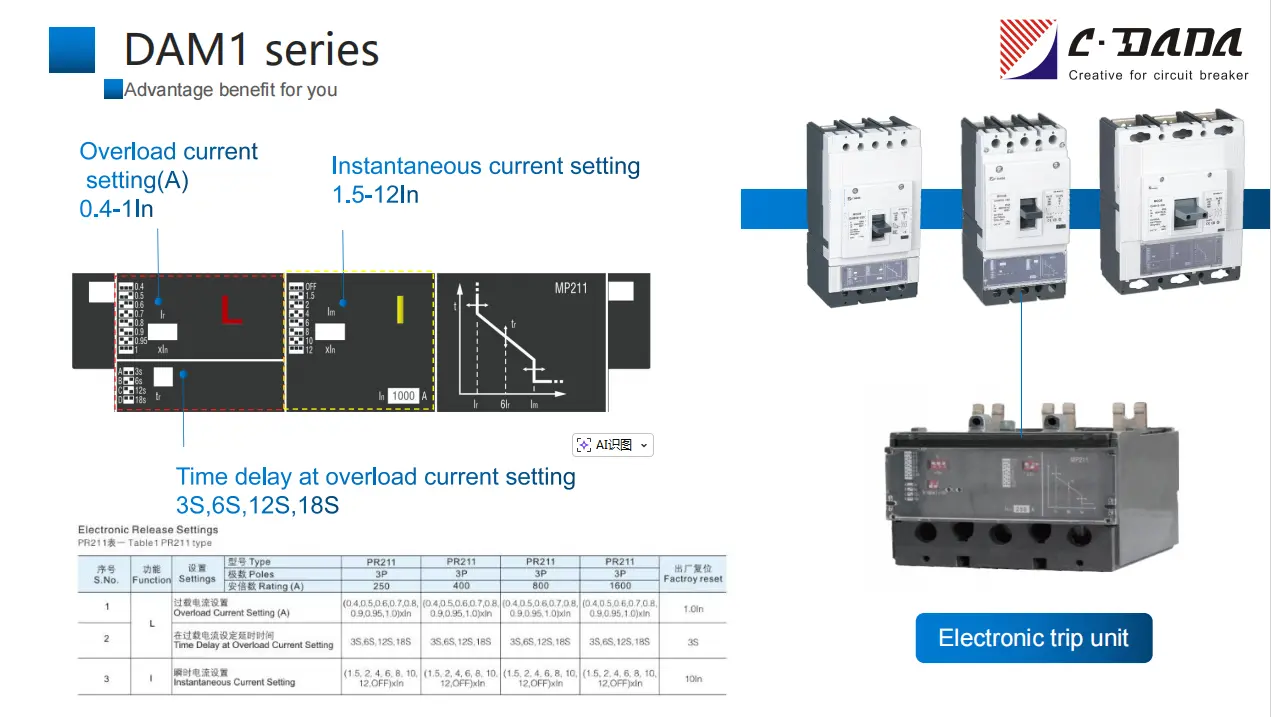

Tabilao 1 karazana PR211

S.No.

asa

Fikirana

Type

PR211

PR211

PR211

PR211

Factroy reset

Poloney

3P

3P

3P

3P

naoty (A)

250

400

800

1600

1

L

Fametrahana ankehitriny be loatra (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)

1.0In

2

Fanemorana ny fotoana amin'ny fametrahana ankehitriny

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Fametrahana amin'izao fotoana izao

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 In

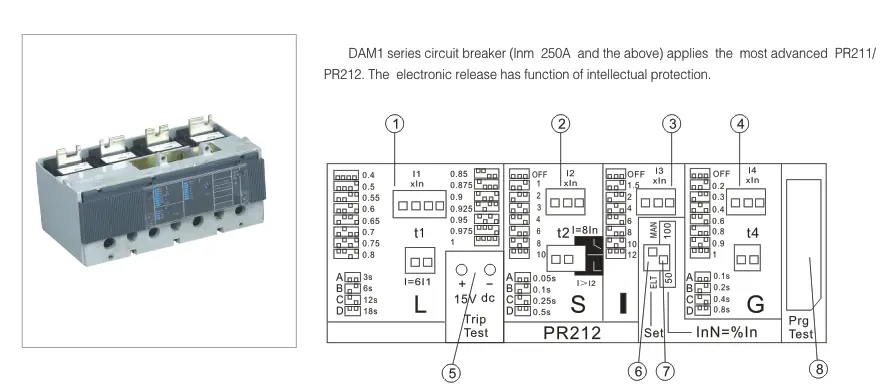

Tabilao 2 karazana PR212

S.No.

asa

Fikirana

Type

PR212

PR212

PR212

PR212

Factroy reset

Poloney

3P

3P

3P

3P

naoty (A)

250

400/630

800

1600

1

L

Fametrahana ankehitriny be loatra (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8) xIn

1.0In

2

Fanemorana ny fotoana amin'ny fametrahana ankehitriny

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Fepetra amin'izao fotoana izao - Short Circuit (A)

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

(1, 2, 3, 4, 6, 8, 10, OFF) xIn

6In

4

Fanemorana ny fotoana amin'ny Fametrahana amin'izao fotoana izao

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1S

5

I

Fametrahana amin'izao fotoana izao

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 In

6

G

Fametrahana ankehitriny (A)

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9,1.0, OFF)xIn

1.0In

7

Fanemorana ny fotoana amin'ny Fametrahana ny fahadisoan-tany

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

Fifantenana ny masontsivana elektrika na elektronika napetraka

Function SET (miova ELT/MAN)

9

Ampiasaina amin'ny fametrahana ny mason'ny dip switch amin'ny tsipika zero

InN=%In,miova 50/100

10

Socket ho an'ny fitaovana fandrefesana fifandraisana

Socket panel

Nahoana no misafidy CDADA Electronic MCCB?

★ Faharanitan-tsaina marina, fa tsy automatique fotsiny
Ny microprocessor dia manadihady tsy tapaka ny onjam-peo ankehitriny, manome fiarovana amin'ny fotoana mifanohitra, fotoana voafaritra ary eo noho eo — tsy misy fihodinana noho ny hafanana na ny fahanterana.

★ Famolavolana tsy azo antoka
Na dia tsy mahomby aza ny fizaran-tany elektronika, ny fametahana elektromagnetika mivantana dia miantoka ny fandehanana tapaka mandritra ny fihodinana fohy - mahafeno ny fepetra takian'ny fiarovana IEC 60947-2.

★ Fandrindrana ambony
Ny elanelana fanitsiana midadasika (40–100% Ir, 1.5–12× Im) dia mamela ny fandrindrana tonga lafatra amin'ireo fitaovana ambony/ambany—manamaivana ny faritra tapaka.

★ Fotodrafitrasa azo antoka amin'ny ho avy
Mifanaraka amin'ny maodely fifandraisana azo atao (Modbus RTU, Profibus) mba hampidirana ao amin'ny Building Management Systems (BMS) na smart grids.

★ Kalita maneran-tany, vidiny mifaninana
Namboarina teo ambanin'ny ISO 9001 any Shanghai, miaraka amin'ny fanamarinana iraisam-pirenena — manolotra fampisehoana eoropeana amin'ny fahombiazan'ny vidin'ny Aziatika.

★ Manana ekipa natokana ho an'ny injeniera 15 izahay izay mifantoka amin'ny fampivoarana, fanatsarana ary fanamboarana ny vokatra.

Fampiharana idealy

Data Centers: Misoroka ny tsy fahombiazan'ny cascading miaraka amin'ny fitsangantsanganana voafaritra mazava

Hopitaly: Miantoka ny hery tsy tapaka ho an'ny rafitra fanohanana aina

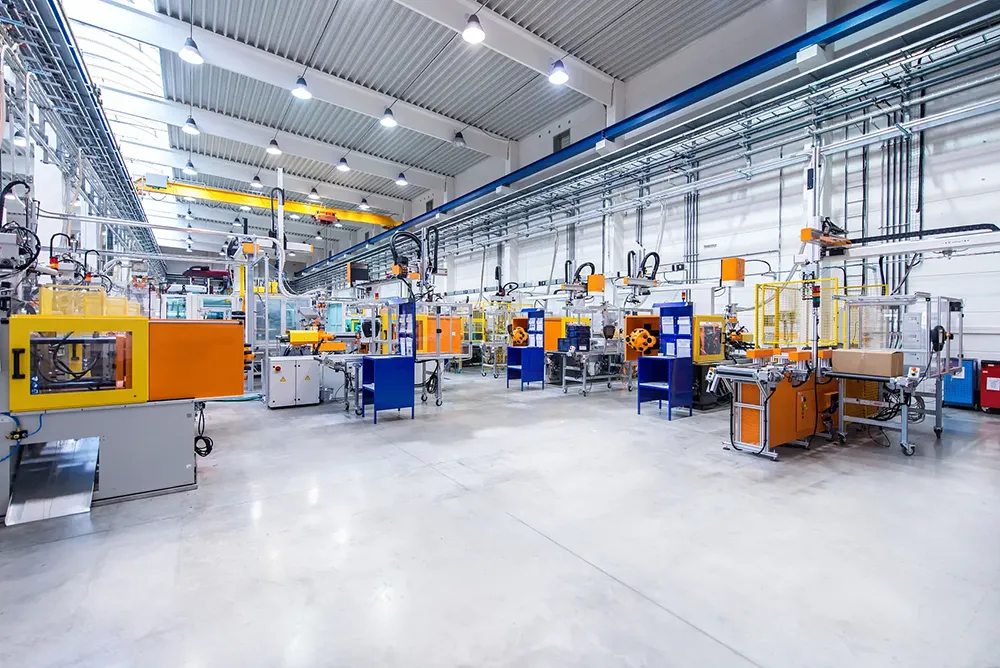

Automation indostrialy: Mifandrindra amin'ny VFD, fanombohana malefaka ary robotika

Toeram-piompiana masoandro/rivotra: Ampifanaraho amin'ny mombamomba ny taranaka miovaova

Tranoben'ny varotra Smart: Alefaso ny fanaraha-maso angovo tsy misy metatra fanampiny

Fanontaniana matetika (FAQ)

F1: Inona no maha samy hafa ny MCCB elektronika amin'ny thermal-magnetika?

A1: Electronic Type Molded Case Circuit Breakers dia mampiasa microprocessor mba hamakafaka ny ankehitriny sy ny fitsangatsanganana amin'ny fomba mazava tsara. Tsy misy fiantraikany amin'ny mari-pana manodidina izy ireo, manolotra salan'isa fanitsiana midadasika kokoa, ary afaka manome fitahirizana angon-drakitra entana — tsy toy ny karazana thermal-magnetic bimetal/solenoid.

Q2: Moa ve ny MCCB elektronika 1600A misy amin'ny fanamafisana 4-pole?

A2: Eny—ny MCCB elektronika CDADA rehetra manomboka amin'ny 250A ka hatramin'ny 1600A dia misy amin'ny dikan-teny 3P sy 4P.

F3: Inona no mitranga raha toa ka tsy mahomby ny fitaovana elektronika mandritra ny circuit fohy?

A3: Ny mpanapaka dia misy backup mekanika: mandritra ny onjan'ny lesoka mahery vaika (>12×In), misy fametahana magnetika miteraka fisokafana mivantana — miantoka ny fiarovana na dia amin'ny fitaovana elektronika an-tserasera aza.

F4: Afaka manara-maso ny soatoavina amin'izao fotoana izao ve aho?

A4: Eny—ny zotra elektronika dia mampiseho ny ankehitriny, max, min, ary antonony amin'ny fikandrana fotoana azo alaina (oh: 24h), ilaina amin'ny fitantanana angovo.

Q5: Nahoana no misafidy CDADA noho ny marika MCCB manan-tsaina hafa?

A5: CDADA dia manolotra:

● Ny tena fampifanarahana amin'ny lafiny roa (maro ny mpifaninana mametra ny Im ho ≤10×)

● Famerenana mekanika tsy mahomby (tsy ny MCCB "elektronika" rehetra no manana izany)

● Habe mirindra — mifanentana amin'ny tontonana lova tsy misy fanovana

● Portofolio fanamarinana manerantany matanjaka (ASTA, KEMA, CE)

● Ny vidin'ny OEM amin'ny fanohanana ara-teknika amin'ny teny anglisy
