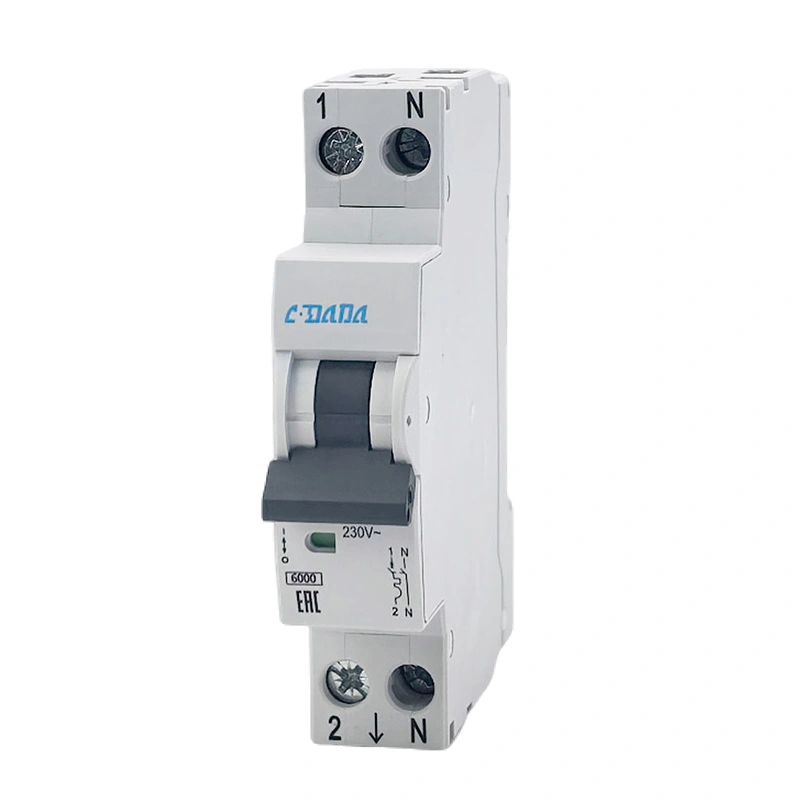

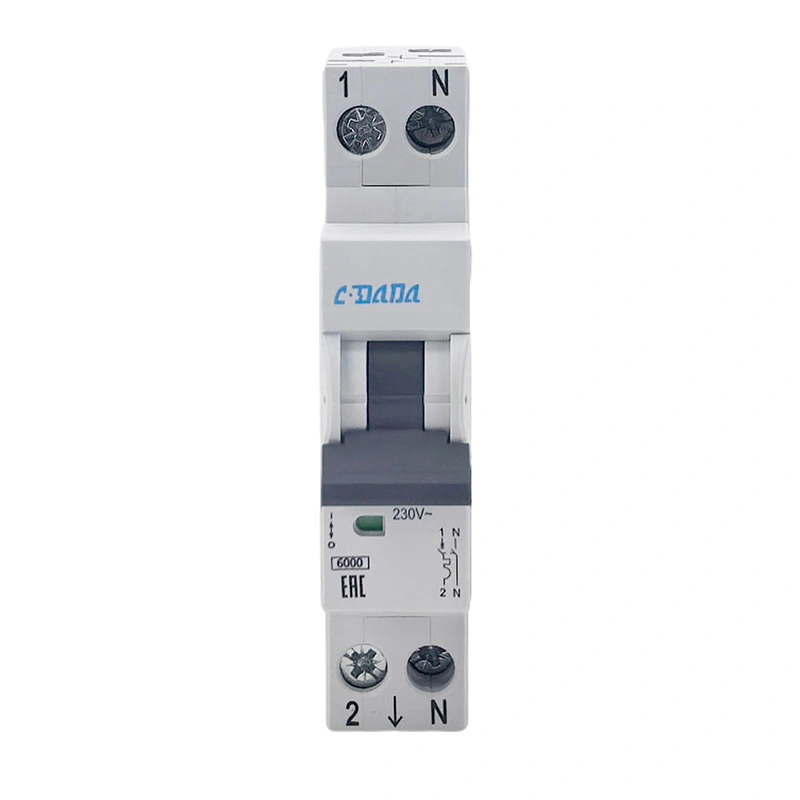

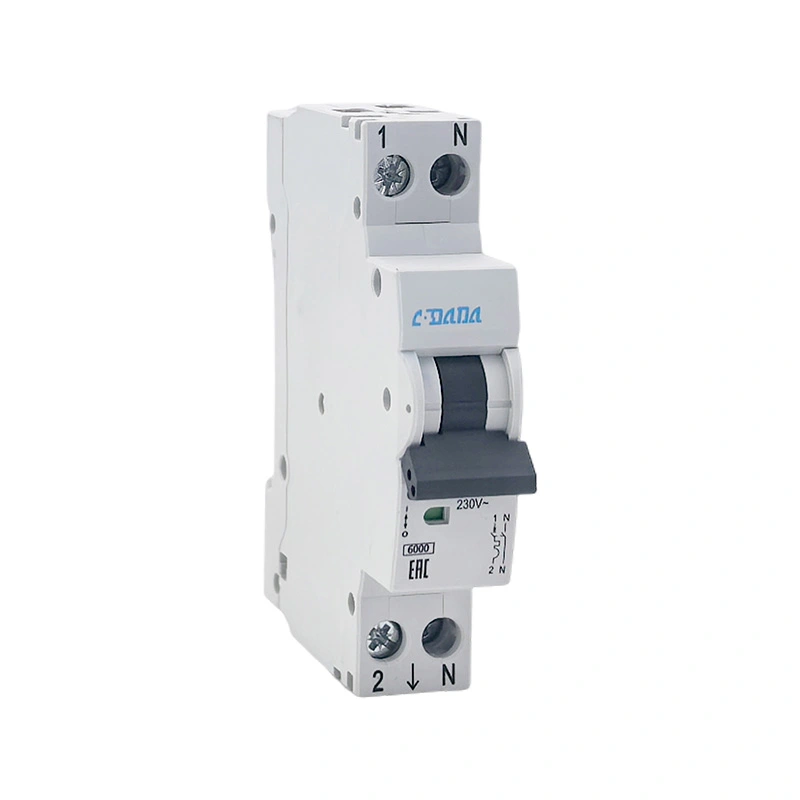

Miniature Circuit Breaker DPN 6KA
Model:DAB7N
CDADA Miniature Circuit Breaker DPN 6KA dia tonga lafatra amin'ny fividianana betsaka, 1P + N miniature circuit breaker avo lenta mifanaraka amin'ny IEC60898-1 ho an'ny fiarovana ny tokantrano sy ny varotra ara-barotra. Mampiasa famolavolana teboka roa sosona izy io ary fitsangatsanganana mafana-magnetika miorina, mora apetraka amin'ny lalamby DIN ary tsotra ny fikojakojana. Izy io dia manambatra ny rafitra azo itokisana amin'ny fiainana maharitra, miantoka ny famatsiana herinaratra azo antoka ho an'ny rafitra herinaratra ambany-voltage isan-karazany.
CDADA DAB7N Miniature Circuit Breaker DPN 6KA dia matihanina 1P + N dual-break miniature circuit breaker izay novolavolain'ny Shanghai DADA Electric, mpanamboatra azo itokisana manana traikefa 40+ taona. Miaraka amin'ny fahaiza-manapaka avo 6kA, fandidiana synchronous, ary ny N-pole "manao voalohany, tapaho aoriana", dia manatsara ny fahombiazan'ny famonoana arc ary miaro tsara ny faritra sy ny fitaovana. Ampiasaina betsaka amin'ny boaty fizarana, haingon-trano, hery ara-barotra, ary faritra jiro, izany no safidy voalohany ho an'ny mpividy eran-tany, mpaninjara ary mpanjifa OEM.
Inona no tombony amin'ny MCB DPN 6KA?
★ rafitra 1P+N DPN, teboka fiatoana roa, azo antoka kokoa ary azo antoka kokoa
★ N pole no manao voalohany ary tapaka aoriana, mampitombo ny fahafaha-manapaka ny arc
★ 6kA tena fahatapahan'ny hery, fiarovana short-circuit matanjaka
★ Mirefy 17.8mm ny sakany, mitsitsy toerana ao amin'ny kabinetra
★ B/C tripping curves azo ampiasaina amin'ny entana samihafa
★ kilasy fiarovana IP20, azo kitihina
★ Wide wiring range: 1–25mm² flexible cable
★ DIN rail fametrahana, fametrahana haingana sy azo antoka
★ Avo sy ambany hafanana fanoherana: -25 ℃ ~ + 50 ℃
★ Fiainana mekanika maharitra hatramin'ny in-20.000
Applications
CDADA Miniature Circuit Breaker DPN 6KA dia ampiasaina betsaka amin'ny:
★ Trano fonenana, trano, villa, haingon-trano
★ Birao, fivarotana, hotely, sekoly, hopitaly
★ Circuit jiro, faladiany, fitaovana herinaratra kely
★ Kojakoja ao an-tokantrano: fanafanana rano, fanafanana rivotra, fanafanana herinaratra
★ Fanamboarana faritra taloha sy fanavaozana ny boaty fizarana
★ Rafitra fitsinjarana herinaratra ambany-voltage ara-barotra sy sivily
Tabilao ara-teknika
| zavatra | famaritana |
| MODELY | DAB7N-40 |
| Anaran'ny vokatra | MCB DPN 6KA |
| Malagasy | IEC60898-1 |
| Poloney | 1P+N (2P) |
| Fahafahana manapaka | 6kA |
| Naoty ankehitriny | 6A,16A,20A,25A,32A,40A |
| Voltage naoty | AC 220/230/240V |
| hatetika | 50/60Hz |
| Tripping Curve | B / C |
| Insulation Voltage | 500V |
| Impulse Voltage | 4kV |
| Degree fiarovana | IP20 |
| Fiainana mekanika | in-20.000 |
| Fiainana elektrika | in-6.000 |
| Terminal Torque | 1,5N·m |
| Wiring Capacity | 1–25mm² |
| Temp | -25 ℃ ~ + 50 ℃ |
| lafiny | 82,5 × 73,2 × 17,8 mm |
Dimensions outline
★ Halavany: 82.5mm
★ Haavo: 73.2mm
★ sakany: 17.8mm (mahazatra 1-module sakany)
★ Fametrahana: lalamby DIN 35mm
★ Wiring: mety amin'ny 1–25mm² flexible/henjana tariby
★ Busbar hatevin'ny: 0.8-2mm
Zavatra andrana manara-penitra
★ 1.13Amin'ny fitsapana tsy mitongilana (≥1 ora)
★ 1,45 amin'ny fitsapana fitsangantsanganana (<1 ora)
★ 2.55Amin'ny fitsapana asa be loatra
★ Fitsapana fitsangantsanganana avy hatrany andriamby (3In/5In ho an'ny curve B/C)
★ Dielectric mahazaka fitsapana voltase
★ Fitsapana fiakaran'ny maripana
★ Fitsapana fahatapahan-jiro fohy (6kA)
★ Fitsapana fiainana mekanika & elektrika
★ Fitsapana fampandehanana mari-pana ambony sy ambany

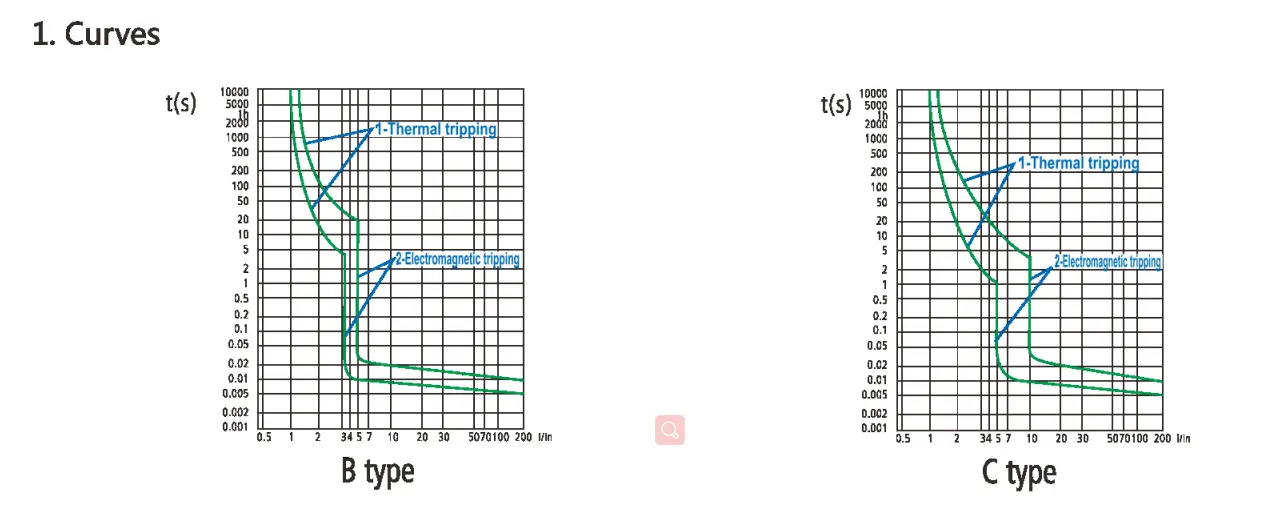

Tripping toetra mampiavaka curves
IEC 60898-1
Famoahana andriamby
Rehefa misy cours de circuit fohy, dia misy andriamby misy fotony vy ny fianjerana eo noho eo. Araka ny fenitra IEC60898, ity vokatra ity dia azo zaraina ho karazany telo: B, C ary D.
|
|
Andrana amin'izao fotoana izao | Fotoana fitsangantsanganana | Applications |
| B Curve | 3ln 5ln |
0.1 |
Ny karazana B dia tsy azo ampiharina afa-tsy amin'ny entana mavitrika: -Fanafana elektrika-Fanafana rano-Lafaoro elektrika |
| C Curve | 5 in 10ln |
0.1 |
Ny karazana C dia mety amin'ny enta-mavesatra mahazatra: -Lampitra - Fantsona herinaratra -Motera kely herinaratra |
Famoahana mafana
●Rehefa misy enta-mavesatra be ao amin'ny circuit, ny bimetallic strip amin'ny breaker dia hiondrika noho ny hafanana, ka mahatonga ny fifandraisana ho tapaka ary hiteraka hafanana mafana;
●Ny fenitry ny IEC dia mamaritra ny halavan'ny fotoana fitsangantsanganana ho an'ny tondra-drano be loatra;
●Ny mari-pana amin'ny tontolo iainana fitsapana dia 30 °C.
| Andrana amin'izao fotoana izao | Fotoana fitsangantsanganana |
| 1.13ln | t z 1h(ao amin'ny ≦ 63A) |
| 1.45ln | t<1h(ao amin'ny ≦ 63A) |
| 2,55ln | 1s<1h<60s(In≤32A)1s |

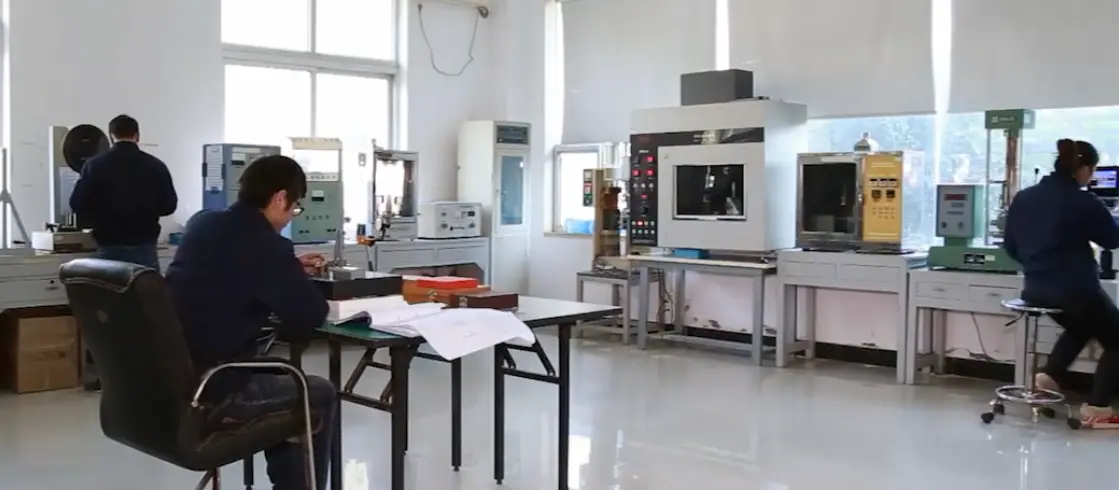

Fomba fanaraha-maso kalitao
1. Fanaraha-maso sy fanamarinana fanamarinana
2. Automatic tsindrona koronosy & fametrahana mazava tsara metaly stamping
3. Fivoriambe & calibration ny vokatra semi-vita
4. 100% feno fitsangantsanganana toetra fitsapana
5. Tohizo ny fitsapam-pahombiazana malefaka sy insulation
6. Fitsapana fahanterana ambony sy ambany
7. Fisehoana, refy & famantarana famantarana
8. Famonoana farany & fisafoana entana
Fonosana & fandefasana
★ baoritra fanondranana mahazatra misy fonony tsy mahataitra
★ Boatin'ny vondrona nofonosina mba hisorohana ny scratch
★ Etikety mazava: modely, ankehitriny, andry, habe, fanamarinana
★ Mety amin'ny fitaterana an-dranomasina, rivotra ary an-tanety
★ Tohano ny fonosana OEM, marika sy marika manokana
Raharaha fahombiazana amin'ny mpanjifa
CDADA MCB DPN 6KA dia naondrana tany amin'ny firenena sy faritra 50 mahery:
★ Famatsiana betsaka maharitra ho an'ny mpaninjara Eoropeana sy Aziatika
★ Tetikasa fanavaozana ny faritra ao Moyen Orient & Afrika
★ fiaraha-miasa OEM amin'ireo marika elektrônika malaza iraisam-pirenena
★ Fanapariahana herinaratra ho an'ny mpamorona trano
★ Komandy marin-toerana avy amin'ny mpiantoka elektrika sy mpandrindra ny rafitra
Nahoana no misafidy DADA Electric?
★ 40+ taona ny traikefa matihanina amin'ny circuit breaker R&D sy famokarana
★ Ny singa fototra 90% novokarina tao an-trano, fanaraha-maso kalitao tsy miovaova
★ ISO9001 voamarina, mifanaraka tanteraka amin'ny fenitra iraisam-pirenena
★ Fanamarinana feno: CE, CB, CCC, sns.
★ Famokarana lehibe, fanaterana haingana ho an'ny baiko betsaka
★ Fanohanana ara-teknika matihanina sy serivisy aorian'ny varotra
★ Manaiky OEM & ODM customization mba hihaona amin'ny tsena fitakiana
★ Rafitra lozisialy maneran-tany, fanaterana azo antoka sy ara-potoana
